  ♦♦♦♦♦コロナ除菌BOXの作り方・・・殺菌ランプユニット/モジュールを使って!♦♦♦♦♦

           コロナウイルスに負けない環境構築のお手伝い。

市販のプラスチックコンテナボックスを応用して、除菌ボックスを制作しました。

当社の殺菌灯ユニット・オゾンランプモジュールを使って、誰でも簡単に制作できます。

フエィスシールドや携帯電話・ipad・リモコン、帽子など、紫外線で直接表面を殺菌できる物を対象としたボックス。

マスクやマイクのような繊維や複雑な形状でオゾンガスを充満させて、繊維の中へ浸透除菌できる物、を対象とした、オゾン併用ボックスを制作しました。

オリジナルボックスなどの仕様にあわせてユニットの設計提案をいたします。お問い合わせください。



      ♣♣♣ UV−C 殺菌灯 コロナ除菌ボックス ♣♣♣

                紫外線で直接表面を殺菌できる物を対象としたボックス

   下部分にアルミホイルを貼り付ける事で、紫外線を反射し、対象物の裏面・側面も除菌します。

    殺菌線が直接当たらないと効果が得られません。また、ランプに近いほど、除菌効果は高くなります。

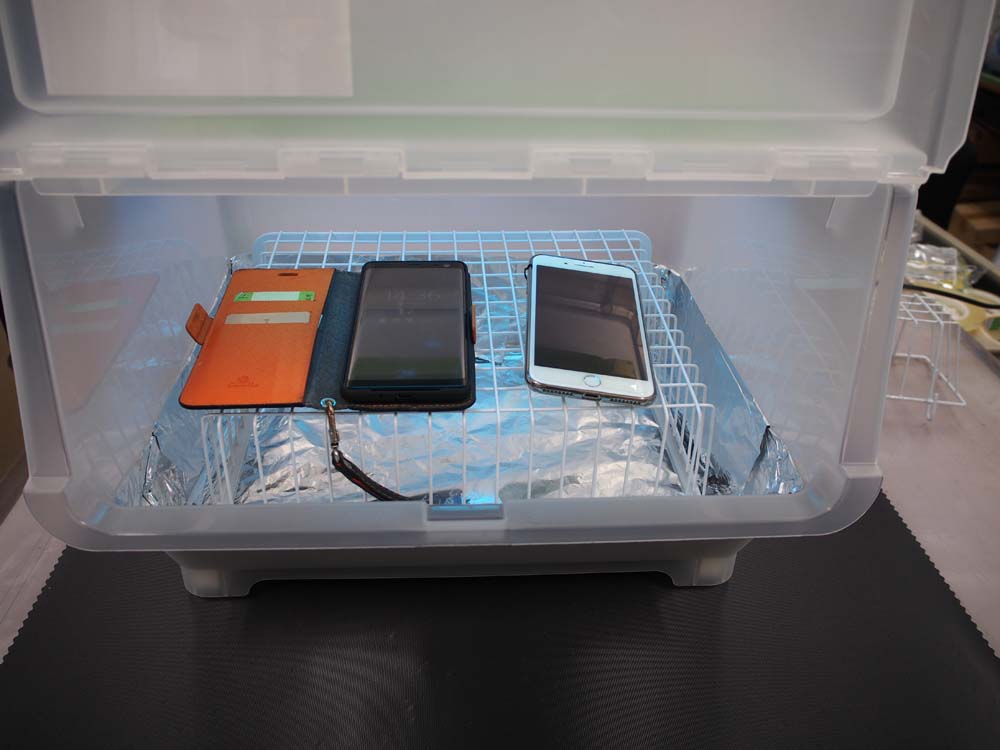

    上表面であれば、菌・ウイルスは数十秒で分解されます。裏面は乱反射光となりますので、5−10分程度が良いと思います。





殺菌灯ユニット GL−8WUT と 市販のコンテナボックス+ネットかご で制作。 ホームセンターで低コストで入手できます。

紫外線で劣化もありますので、機能優先です、痛んだら交換してください。

紫外線による除菌の仕組、紫外線の種類などは、右のPDFでご確認ください。

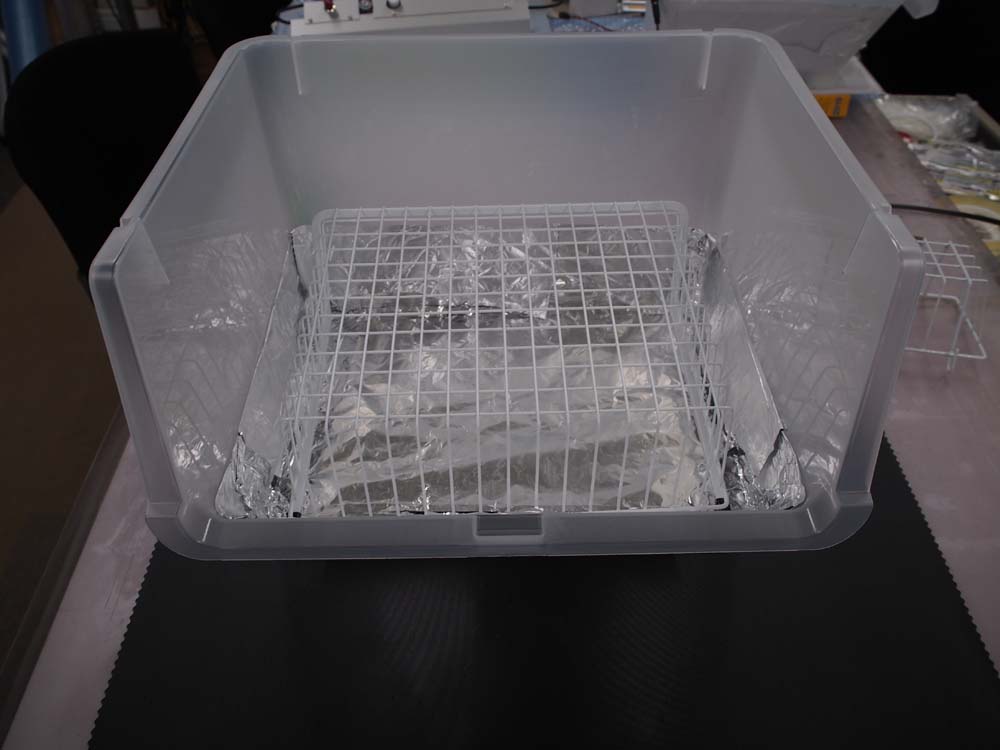

上部蓋を外して、ボックスの下1/3程度にアルミホイルを貼り付けします。そこへ、かごを逆さにして、配置します。

アルミの反射で下面や側面へ紫外線を誘導します。

東芝殺菌灯の資料です、効果や透過率など、細かい仕様が載っています。右のPDFでご確認ください。

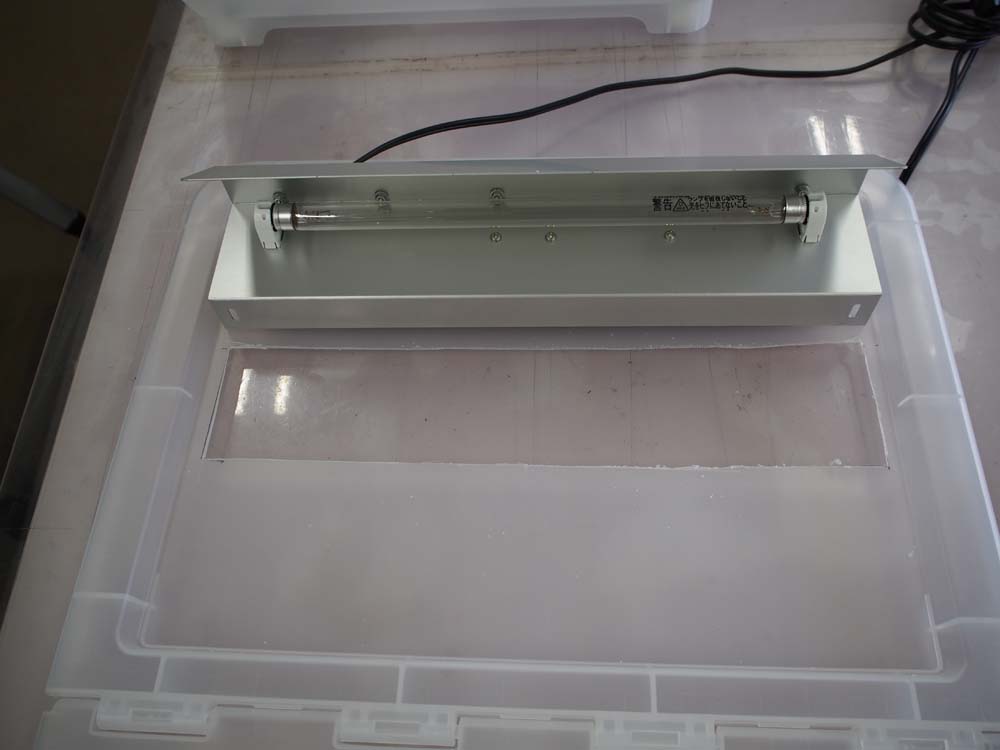

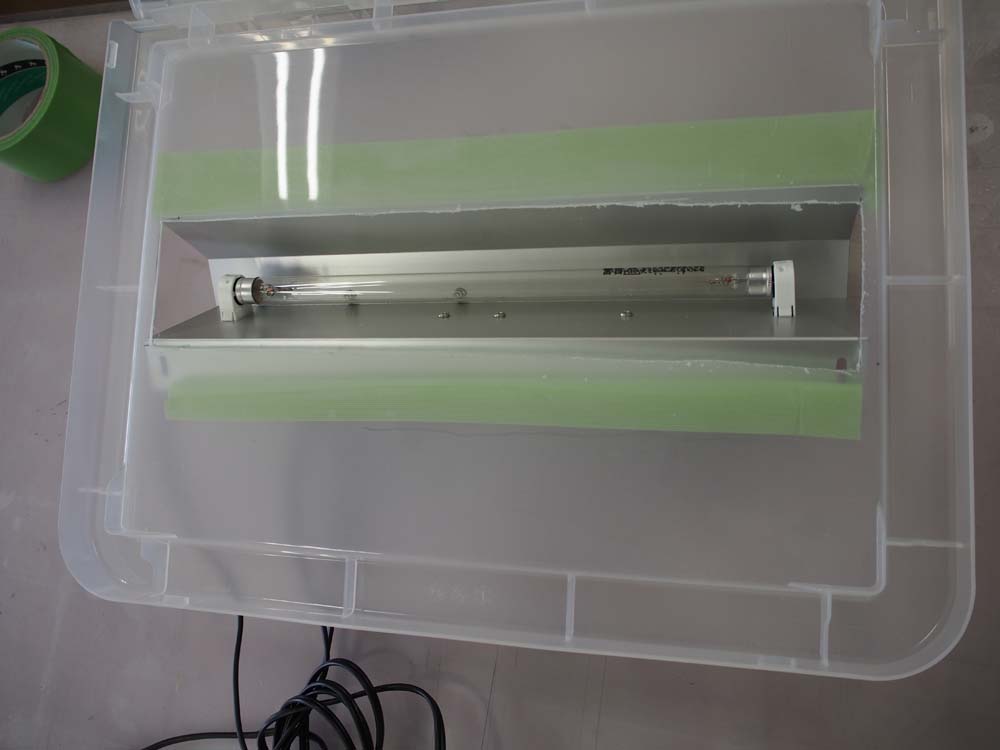

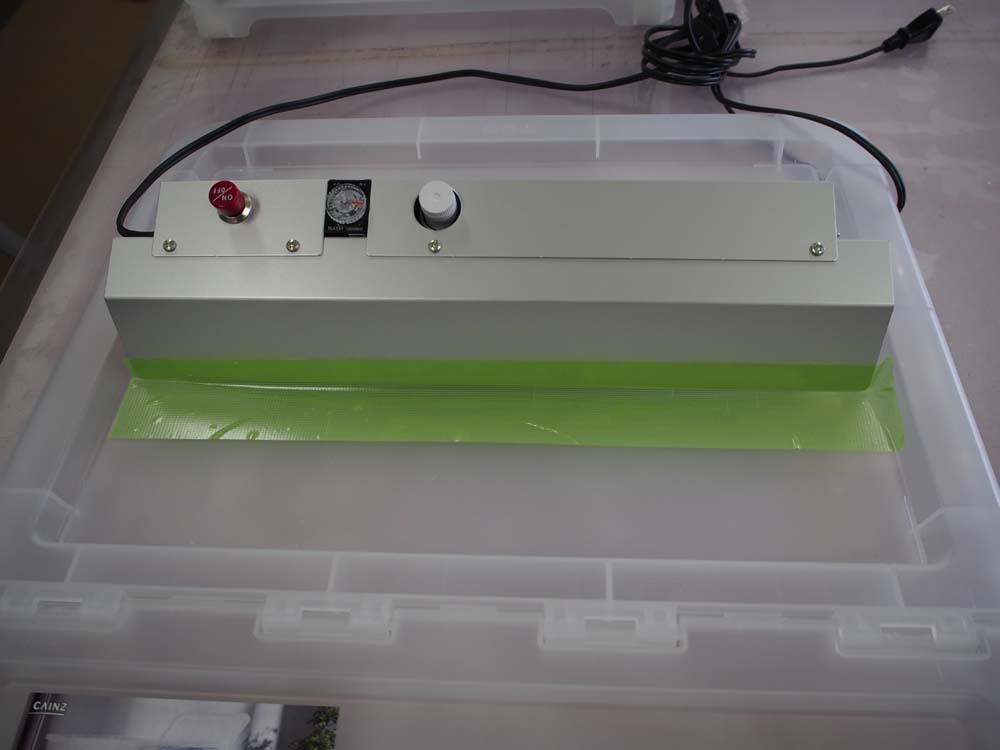

蓋は、殺菌ユニットのランプ開口に合わせて、四角くくりぬきます。ユニットを開口あわせて、養生テープで固定します。

ユニットはランプ交換や、壁面設置で空間殺菌にも使用できますので、簡単に取付・取り外しで、テープ固定としました。

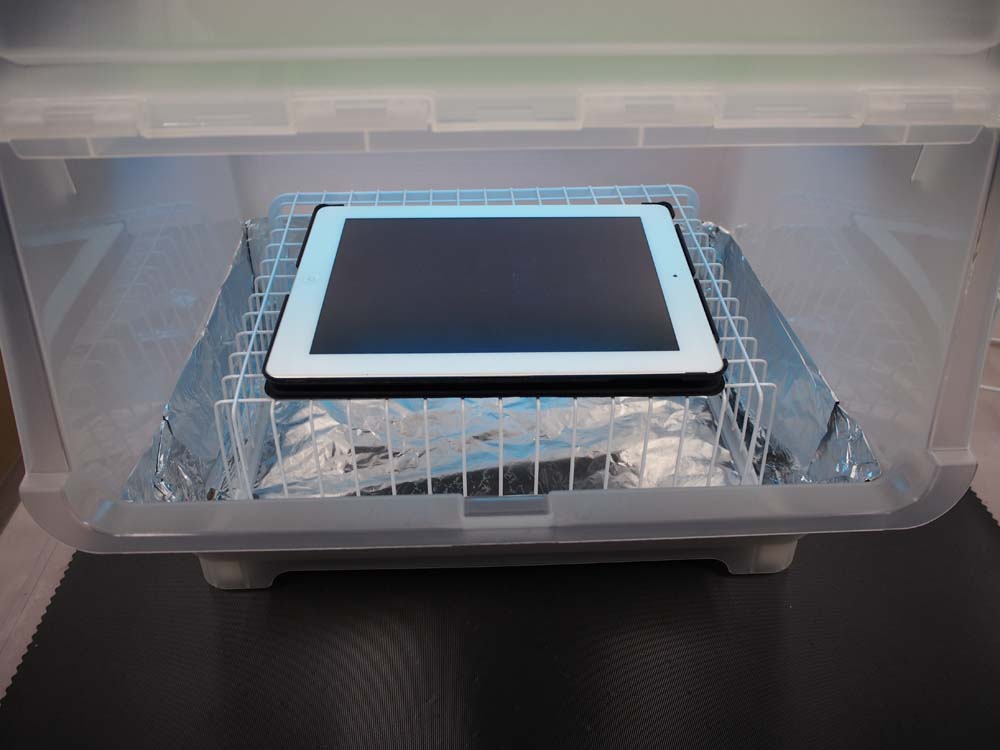

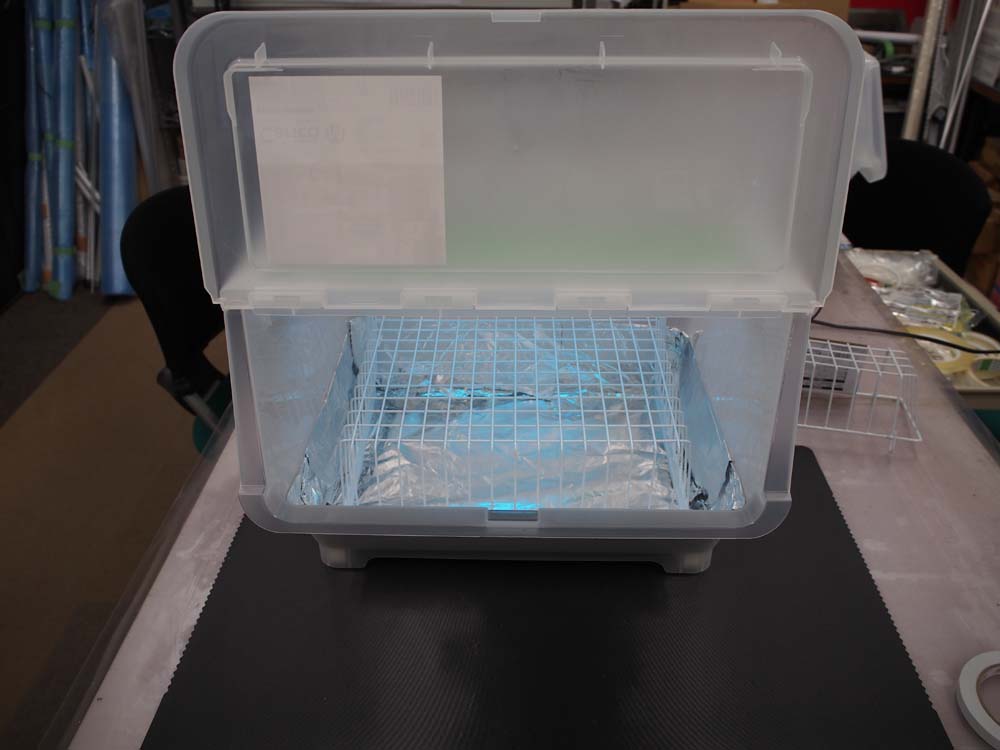

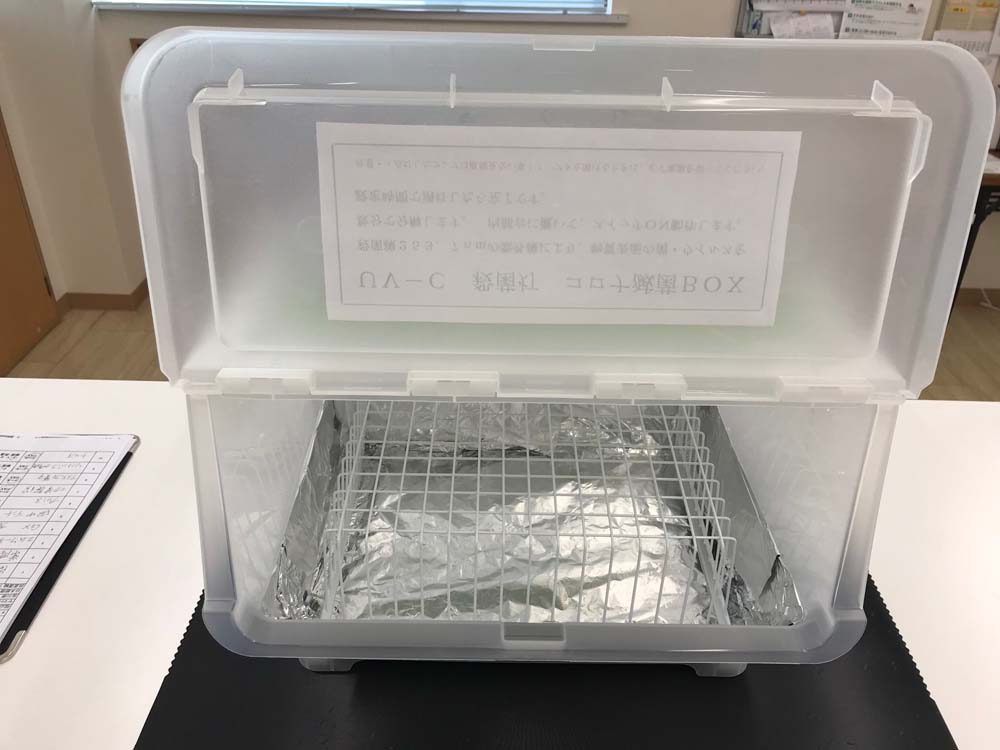

蓋をかぶせて完成です。必ず蓋をしめてから点灯してください。5−10分で十分です。



                     ♣♣♣ UV−C オゾン灯 コロナ滅菌ボックス ♣♣♣

       オゾンガスを充満させて、繊維の中へ浸透除菌できる物、を対象とした、オゾン併用ボックス

       殺菌線と併せて、オゾンを生成できるオゾンランプを使用しています。オゾンランプは、石英ガラスなど特殊なガラスでできており

    非常に高価なものとなります。このため、小型の冷陰極ランプを採用しています。冷陰極ランプは長寿命な特色もあます。

    オゾンガスは非常に分解しやすく、濃度が上がりにくいため、小型のコンテナで制作しました。

    使用する時は、事前に点灯(5分以上)しておいて、使用してください。

      オゾン殺菌と効能

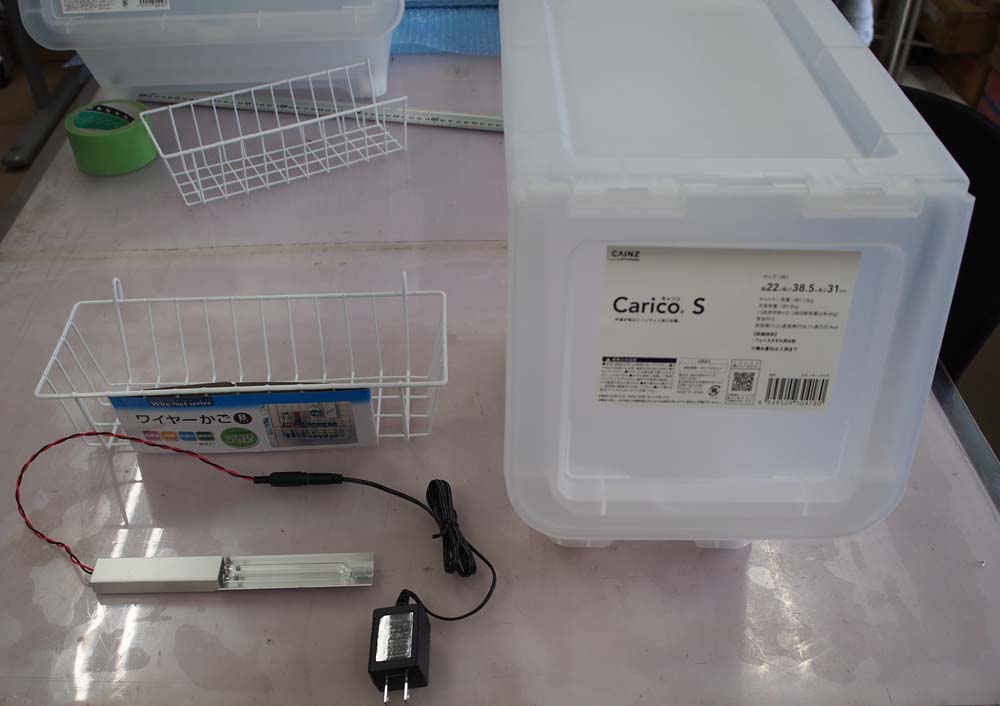

 小型殺菌ランプモジュールUB2 と 市販のコンテナボックス+ネットかご で制作
オゾンの仕組みと殺菌効果について、右のPDFでご確認ください。

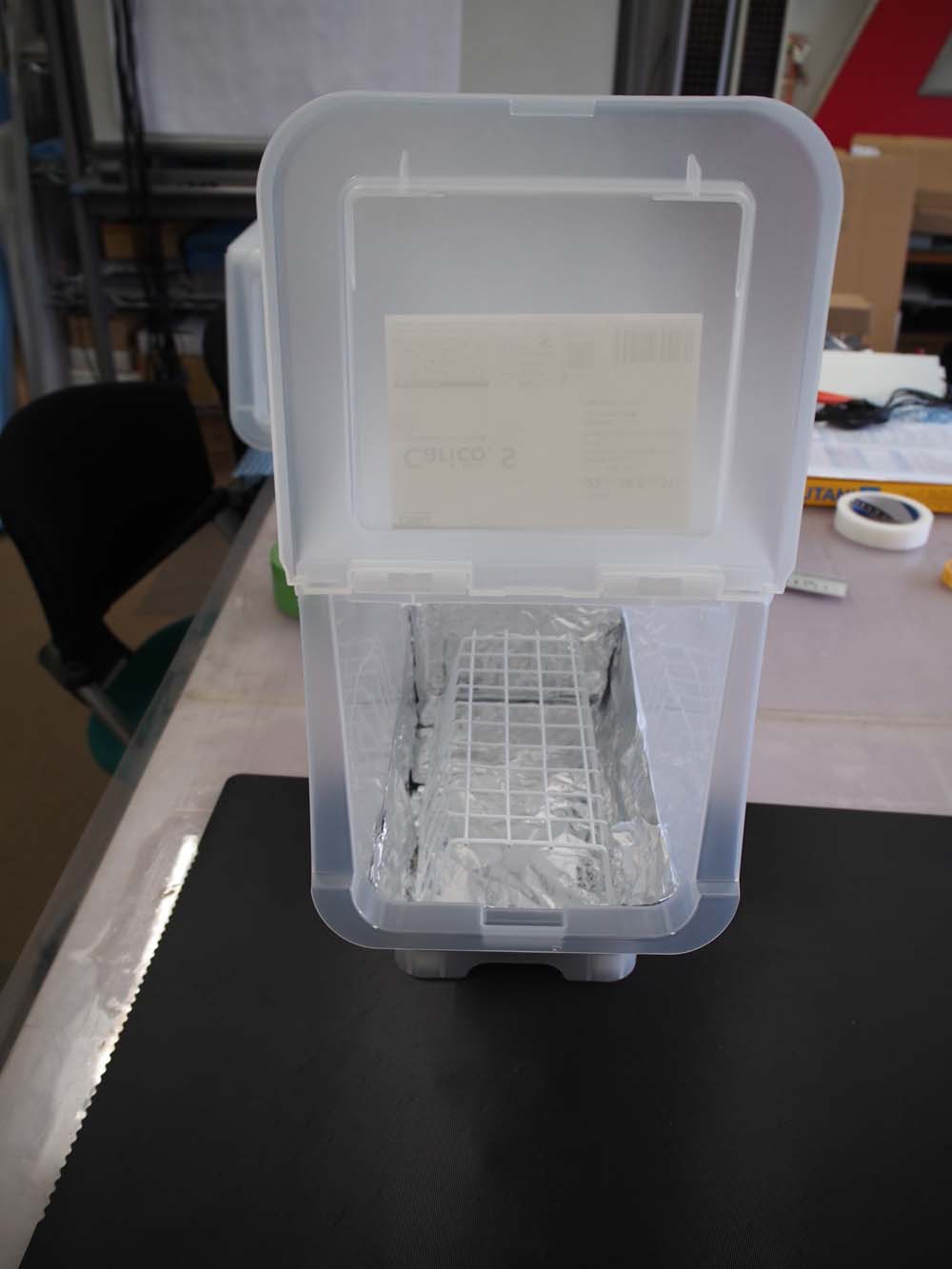

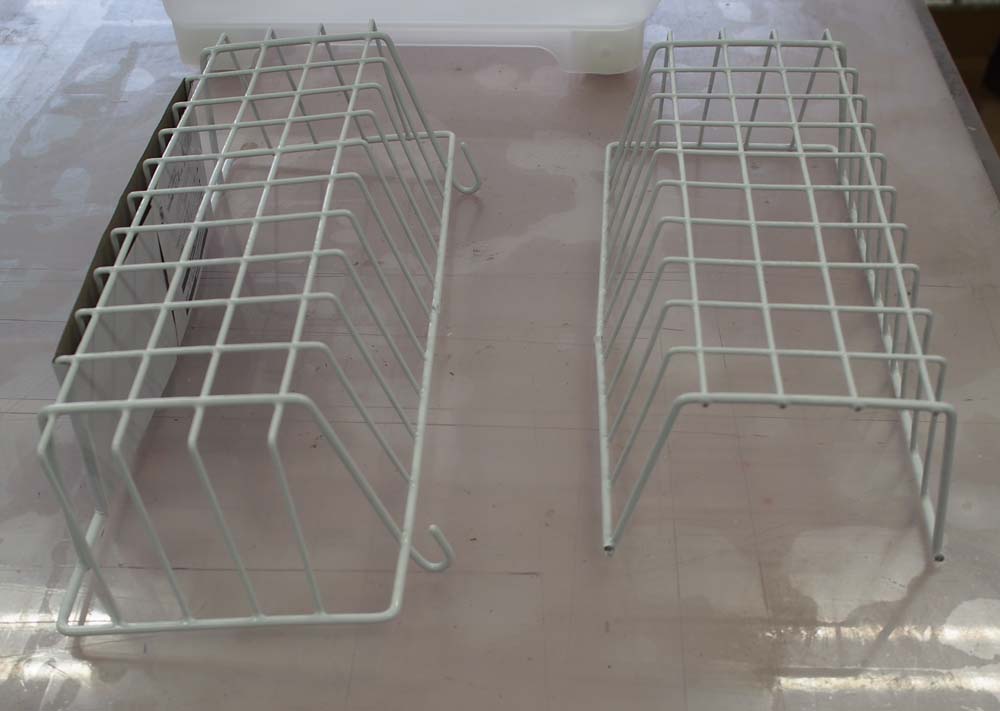

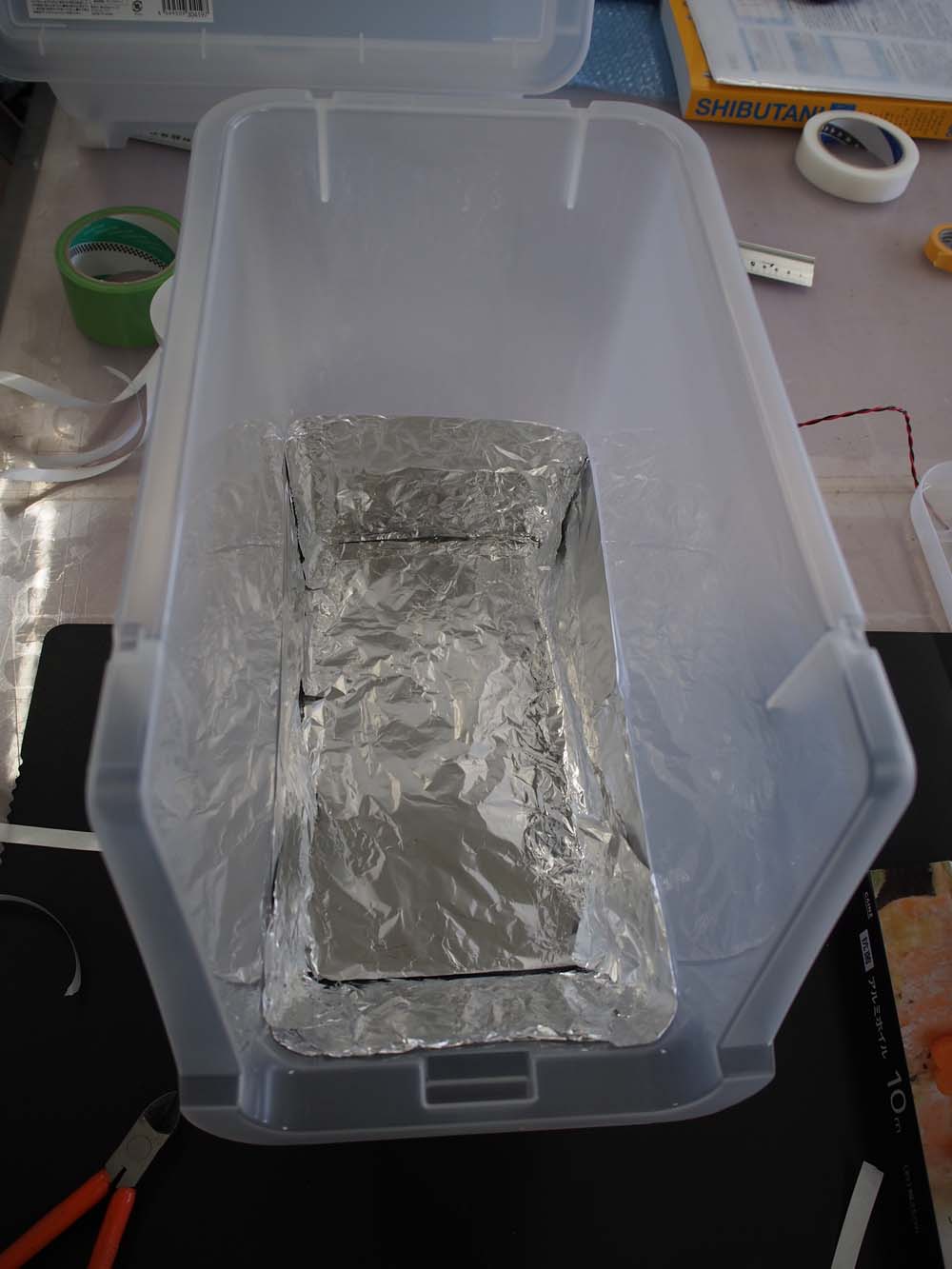

上部蓋を外して、ボックスの下1/3程度にアルミホイルを貼り付けします。カゴはボックスに合わせて、一部を切り取ってサイズ合わせします。

かごを逆さにして、配置します。アルミの反射で下面や側面へ紫外線を誘導します。

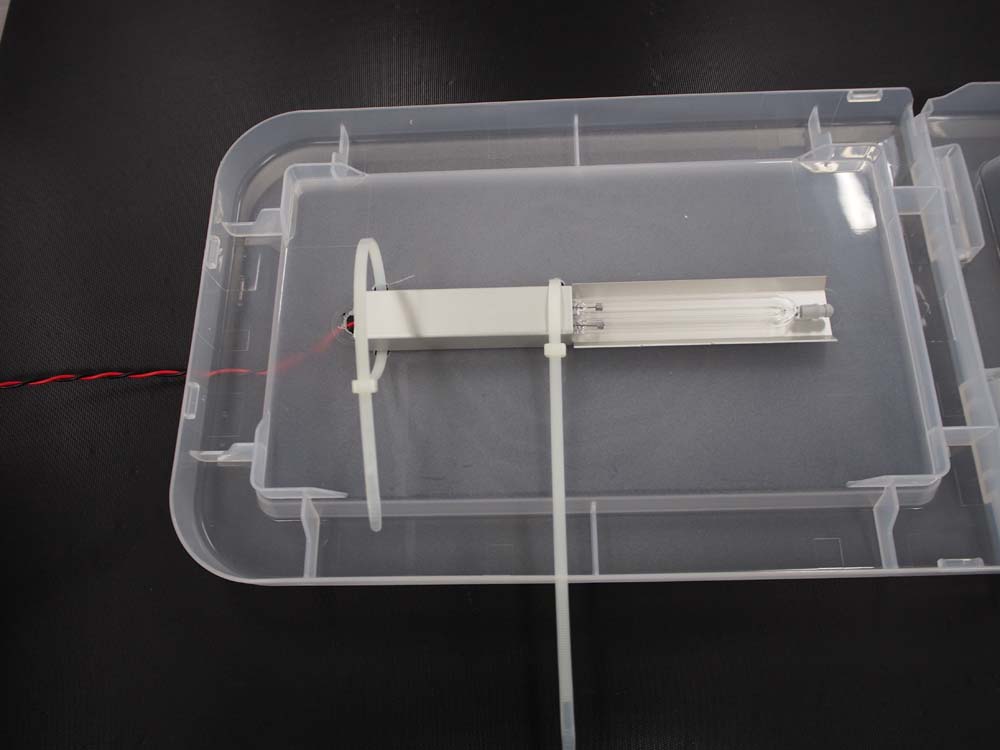

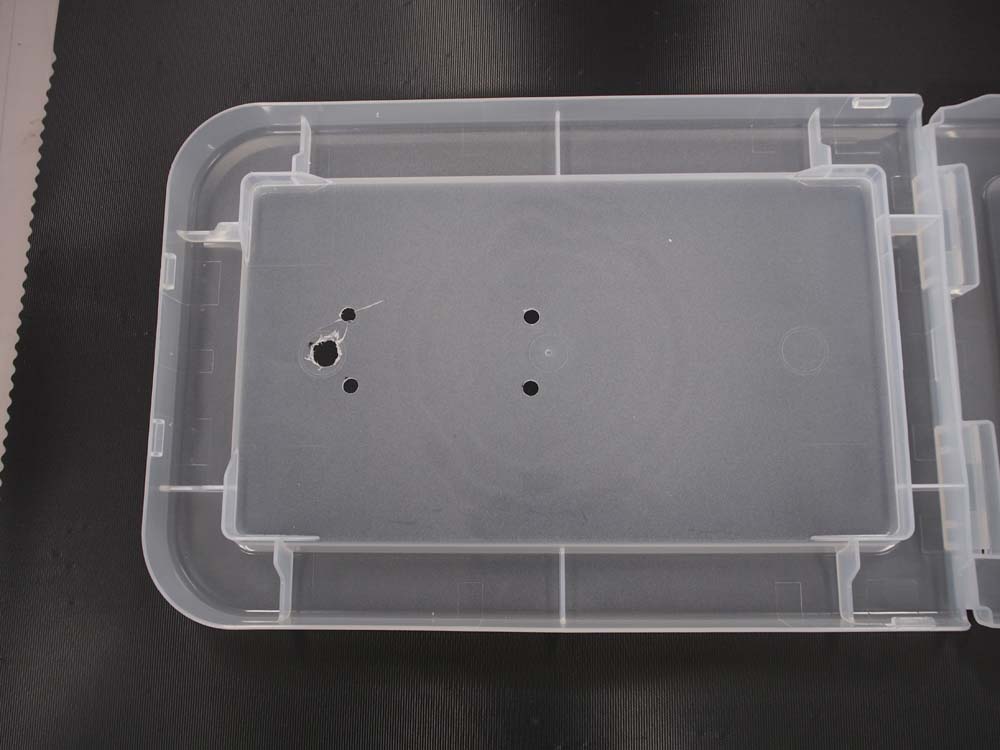

蓋に、ランプモジュールの電源通線穴と、固定用の穴を開けます。ケーブルタイで固定します。

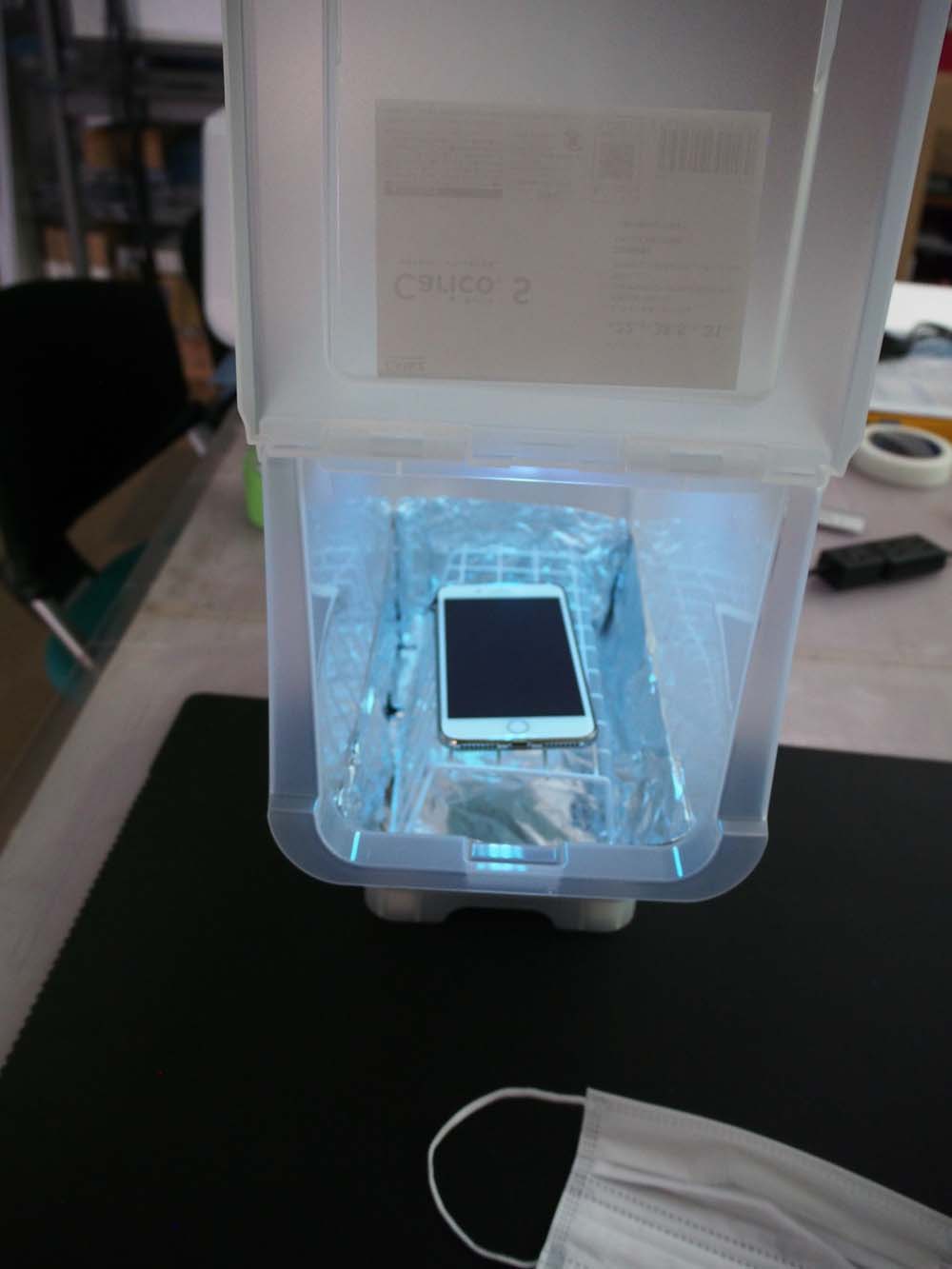

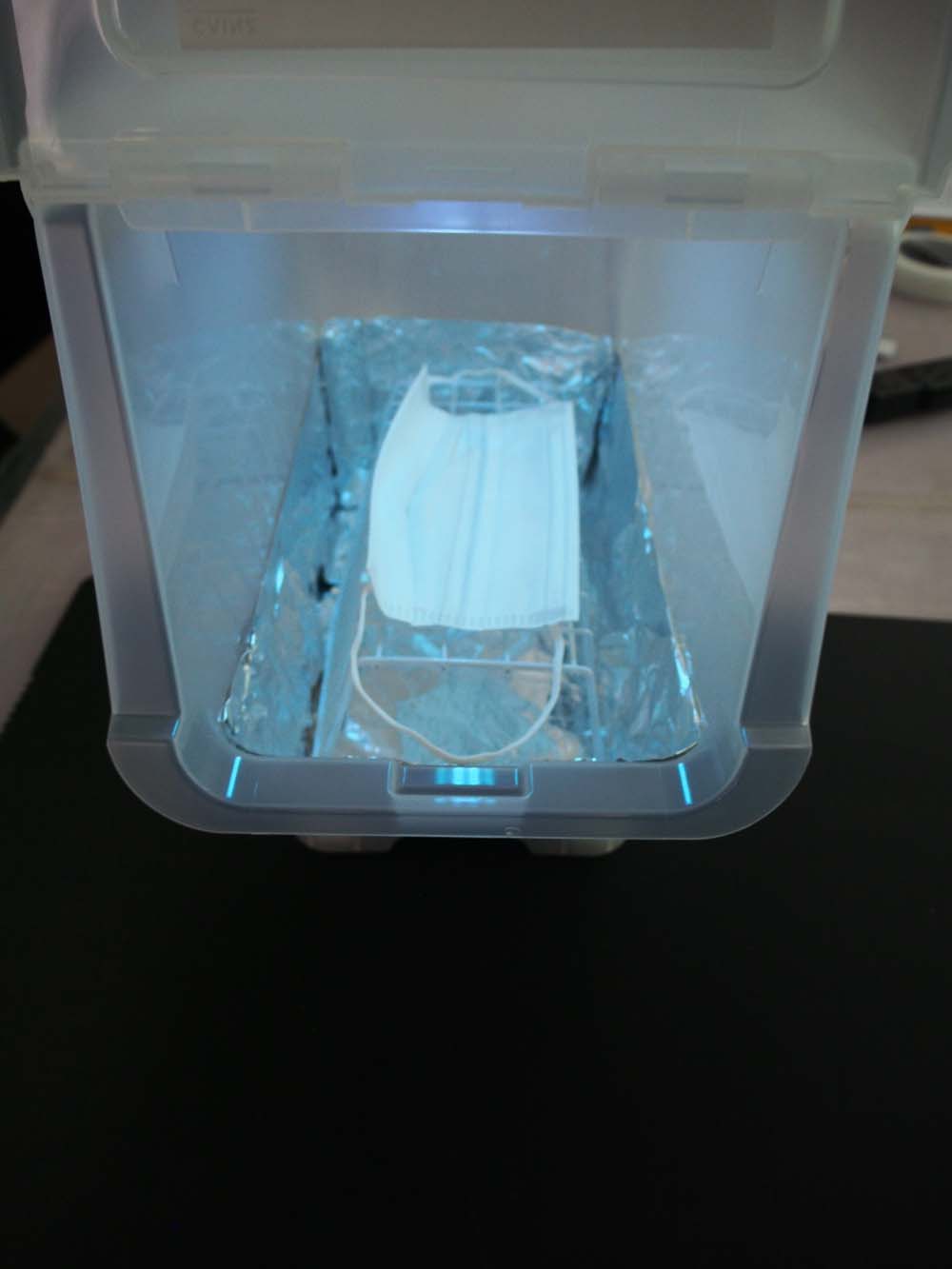

蓋をかぶせて完成です。必ず蓋をしめてから点灯してください。冷陰極ランプで、低出力ですので、常時点灯で用意して

5−10分程度投入してください。
