什器・AM照明ユニット  LED関連はLED照明ユニット前ページです



 ★★★什器・アミューズメントマシン用照明ユニット★★★

    TL5ランプ用ユニッ

ftl5 1.jpg (12600 バイト)  ftl5 2.jpg (16624 バイト)  ftl5 3.jpg (22733 バイト)  ftl5 4.jpg (16970 バイト)

器具サイズは、500/800/1100と フリーサイズタイプの4種類あります。

フリータイプ図面    固定サイズ図面

ランプ径比較 tl5fha 1.jpg (31273 バイト)  ランプ・インバータ規格 flkfhat5lainvhyo.jpg (345945 バイト) fhat5laphyo.jpg (99354 バイト)



  蛍光ランプSS管用ユニット

安定器を別置きとして、薄型看板に対応します。安定器が直接接続されたものと、コネクターで分離できるタイプがあります。

また、ランプホルダーは、従来型のものと、ランプ径ぎりぎりで設置する填め込みソケット用があります。





 蛍光ランプ用ユニッ

什器・アミューズメントマシン向けに設計された蛍光灯ホルダーです。

安定器は基本的にオープン型、小型軽量化を図るとともに安定器・ソケットは可能な限り速結型を採用してあります。

用品・輸出等の試験対応を前提に設計、電線はUL1015AWG18を標準とし、ソケット金具部はシャープエッヂ対策の線止め機構・サッシの二重折り等の工夫が網羅されています。

このシリーズはユーザー別のカスタムオーダーの対応を配慮し、各種コネクタの加工・電線の長さ指定・耐熱電線指定・海外規格対応部品仕様などの特別注文が可能となっています。

タイプ・・・・・FLT・FCT・FBB・HBB・GCB・FBA・FSL・FKA・・・

ワット・・・・・適合蛍光ランプワット数 (器具の消費電力Wは定格表に記載)

電源・・・・・ A 100V 50Hz  B 100V 60Hz  C 200V50Hz  D 200V 60Hz

方式・・・・・ G グロー方式     R ラピッド式

力率・・・・・ L 低力         H 高力

オプション・設定追番  ー社名カスタム  ーOPC コネクタ付  −OPA 標準品

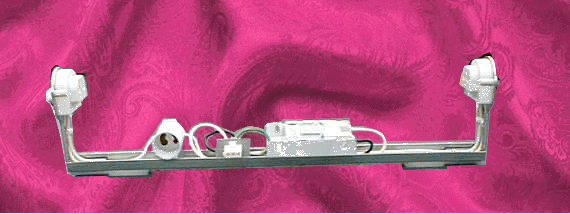

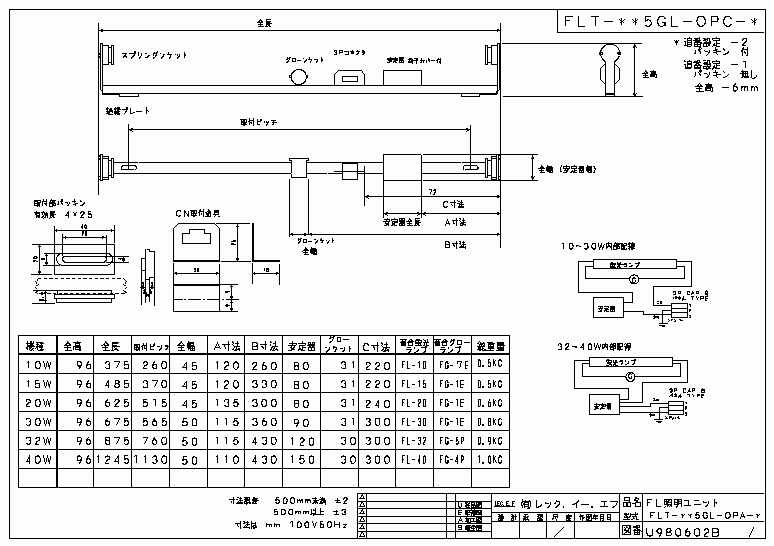

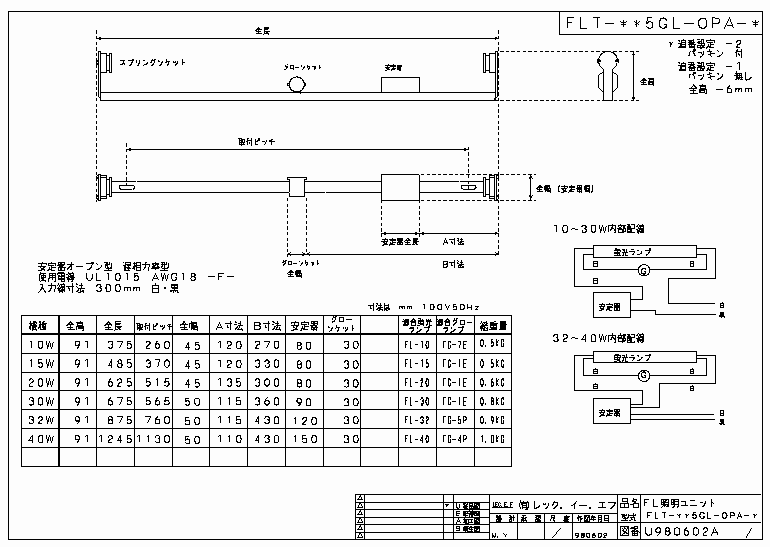

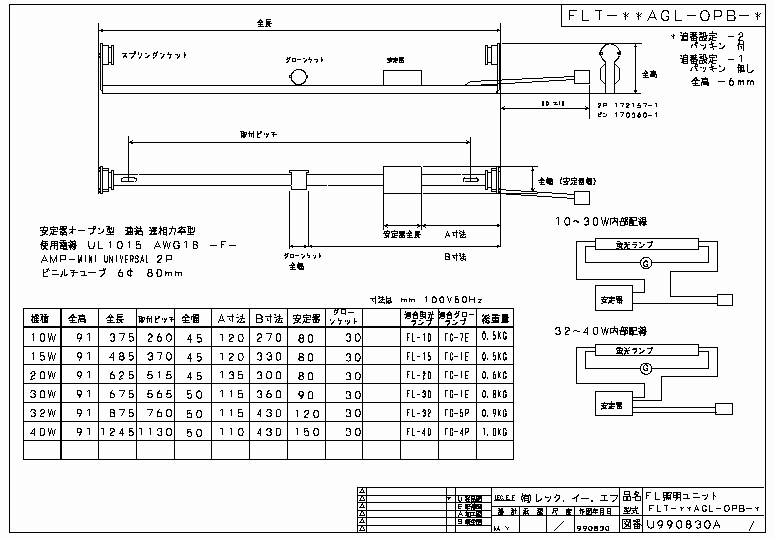

FLTシリーズ・・・flt1.gif (67984 バイト)  図面fltopazum.gif (14971 バイト) fltopbzum.gif (15568 バイト)  fltopczum.gif (16384 バイト)

ランプと安定器が同じ側にあり、ランプ位置は高くなりますがフラットな面に直接取が出来る最もポピュラーなシリーズです。

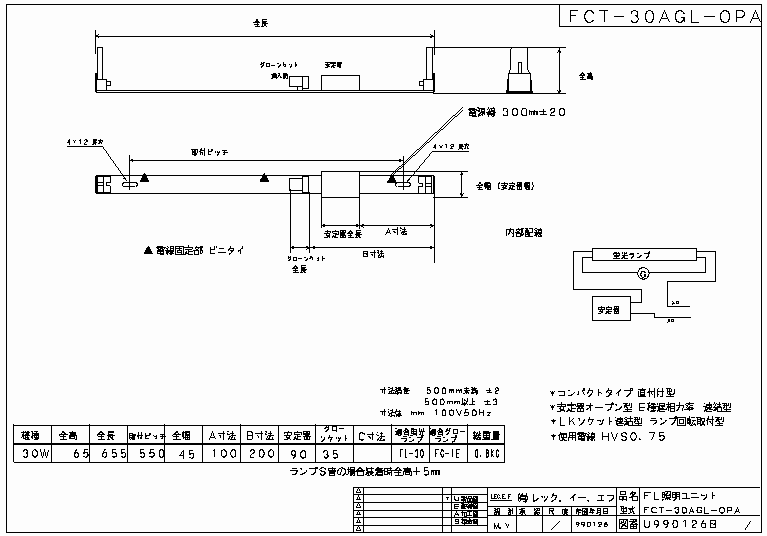

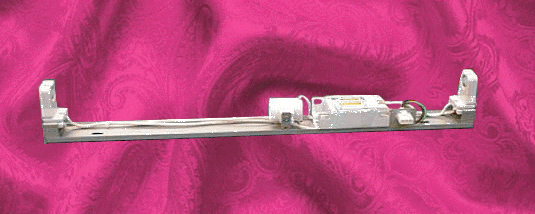

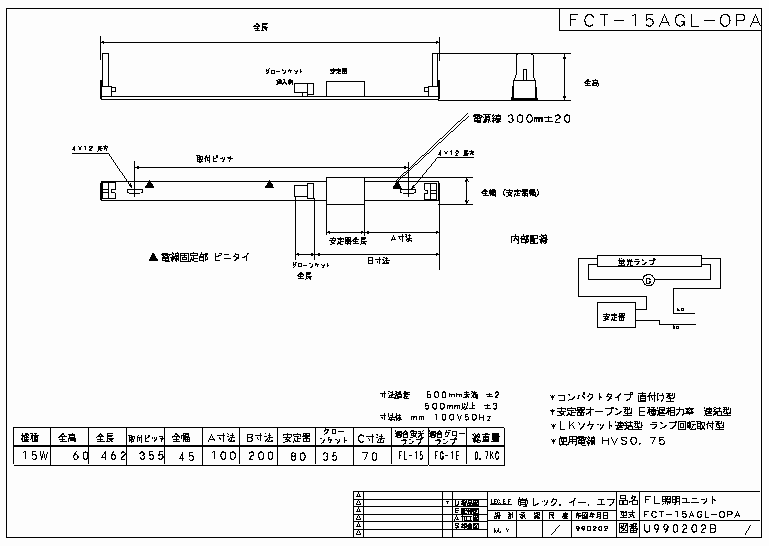

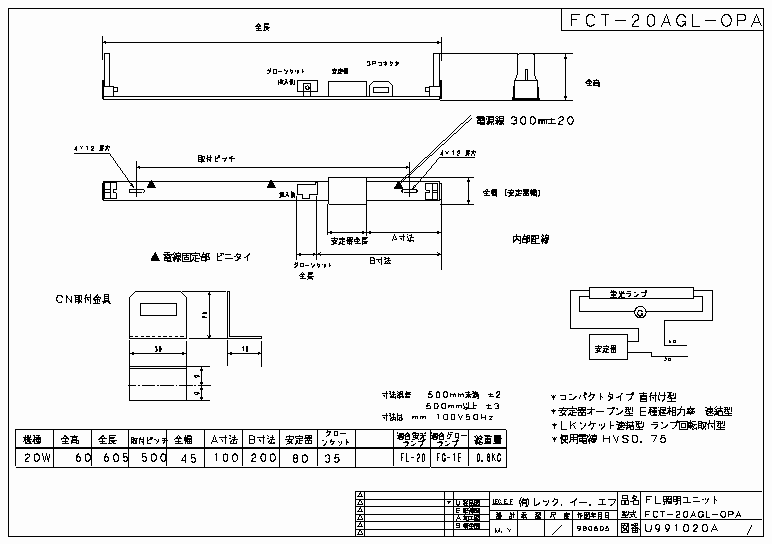

FCTシリーズ・・・flc1.gif (71653 バイト)  図面 fct15zum.gif (10951 バイト)  fct20zum.gif (11673 バイト)  fct30opazum.gif (11062 バイト)

小型化を最優先に設計、省スペースを実現、L型タイプで60mm以下となりました。C1タイプよりさらに小さく、取付場所を選びません。

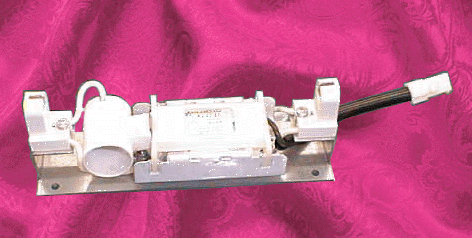

安定器とグローソケットで構成された、別置き用ユニットです。1灯用と2灯用があります。

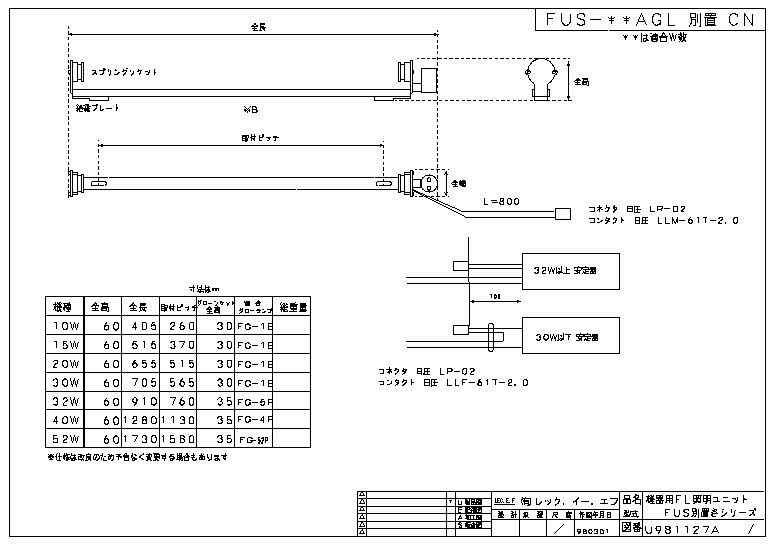

安定器別置き用ランプホルダーです。 グローソケット付きもあります。

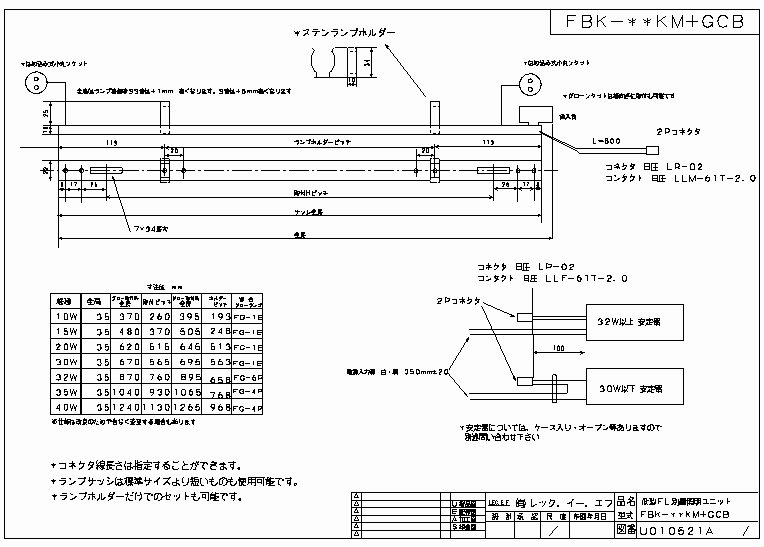

上の別置きホルダーの改良型、はめ込みソケットの採用でほぼランプ径で取付可能となりました。

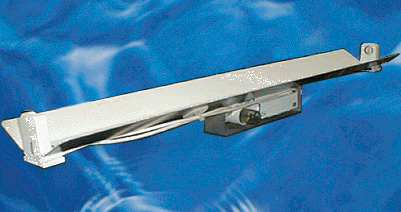

反射板一体型のユニットです、安定器・グローは反射板の裏にセットし固定金具で簡単に取付出来ます。

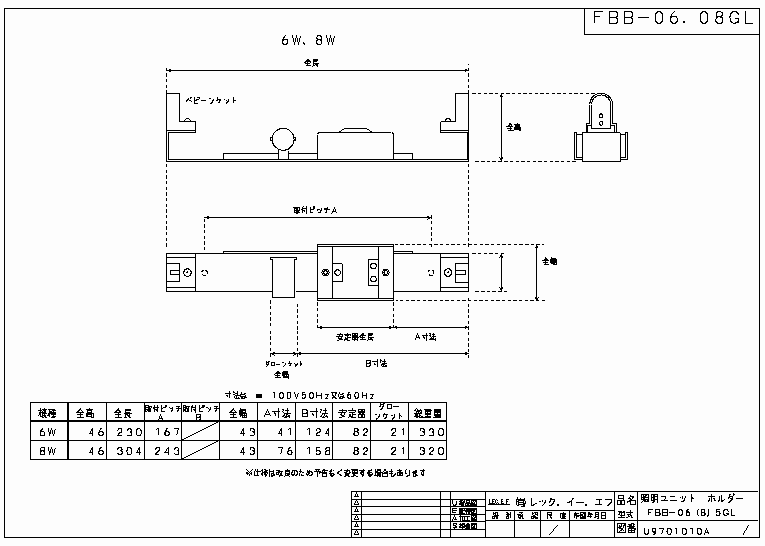

低ワット蛍光管専用のベビーホルダーです。4W・6W・8Wの3タイプ、小型ディスプレーに最適です。
