 ★★★導光板★★★ 面発光ユニット・薄型棚照明・スリムスター・・・

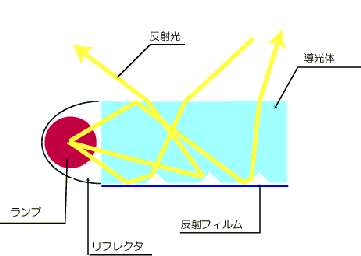

導光板とは、アクリル板の表面に特殊な加工をほどこして、端面より入れた光を均一に面発光させる板のことです。

当社で扱っている導光板はレーザー加工方式のもので、非常に高い輝度が得られます。また、レーザー加工方式ですと任意の形状サイズの制作が可能な上、部分的な加工や指向性の制御も可能となります。

光源は冷陰極ランプLEDの2タイプ、ともに長寿命・低消費電力が特徴です。

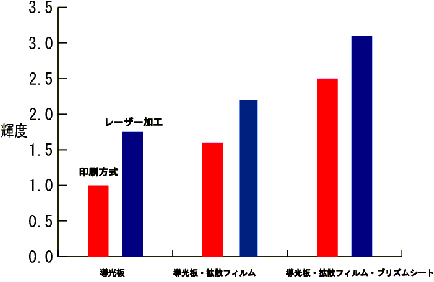

doukouban1.gif (5029 バイト) 面発光のしくみ laser2.gif (2457 バイト) レーザー加工 laser-graph.gif (5469 バイト) 製法による輝度比較

サイン・ディスプレーの光源として、従来実現できなかった、薄型のデザインはもとより、ソーラー利用に大変有効です。

また、超薄型の光源としても十分な輝度が確保でき、全面照明として天井・床へも利用でき、カラー照明も可能です。


面発光ユニット

 製作例

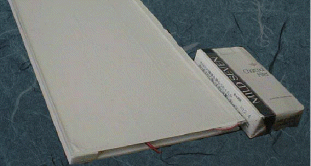

導光板をインバータとセットして、裏板補強でユニット化したものです。厚さ10mmで面光源が構成できます。

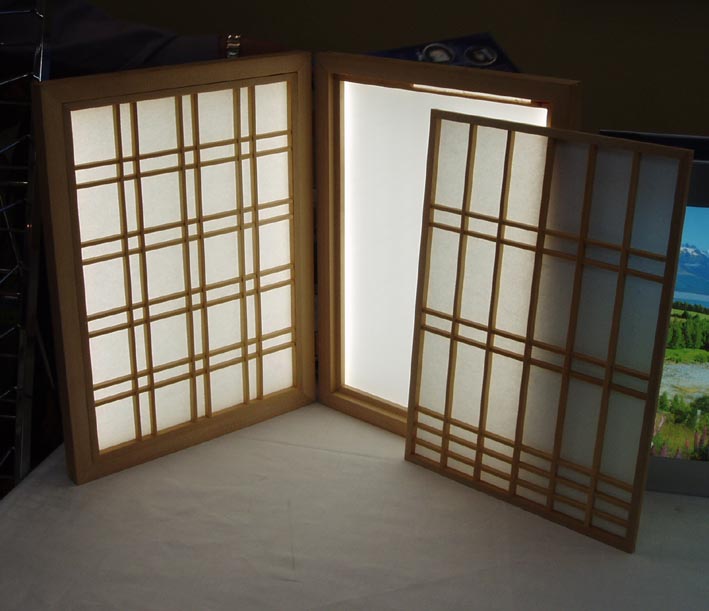

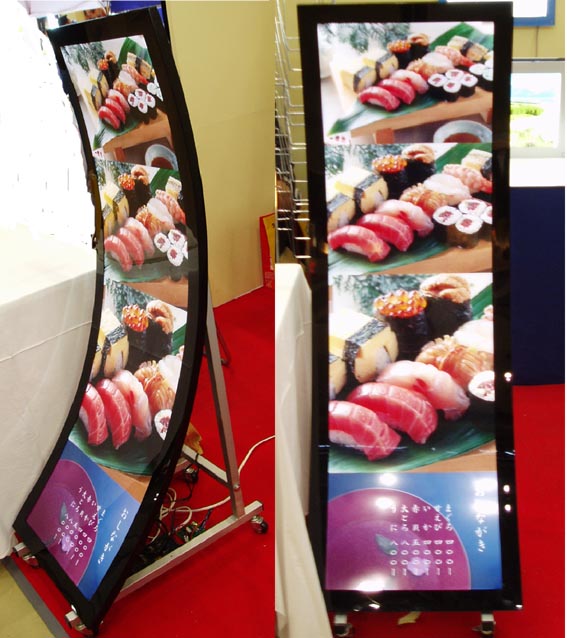

 レイブロック leibrock1.gif (127664 バイト)  障子照明 dosyoji1.jpg (53930 バイト) R曲面サインdormen12.JPG (73254 バイト)

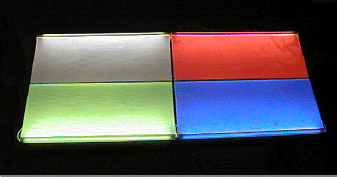

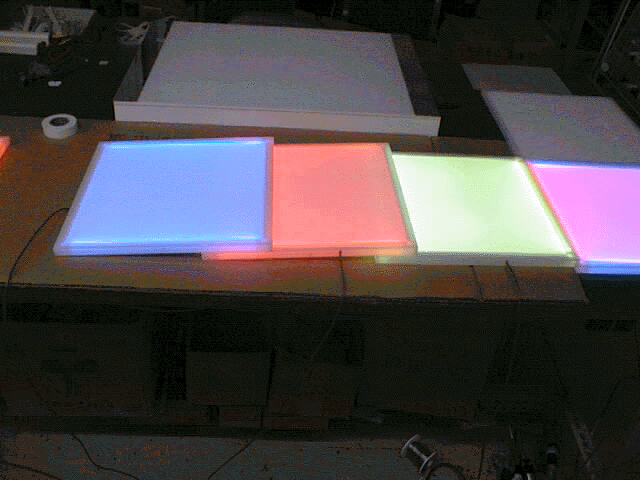

導光板の上下・左右の2辺の2色のカラーランプを配置し、3色のカラー変化を可能にした導光板をアクリルでソリッド構造で覆ったカラータイルです。

直接人間が乗ることが出来ますので、フロアーへの配置が可能です。舞台・通路誘導の他、壁面へのハメコミも容易ですので色変化で新しいデザインが簡単につくりこめます。

 大型面照明ユニット doukoudai1.gif (126086 バイト)  doukoudai2.gif (105859 バイト)   施工例  BE4.jpg (53808 バイト)

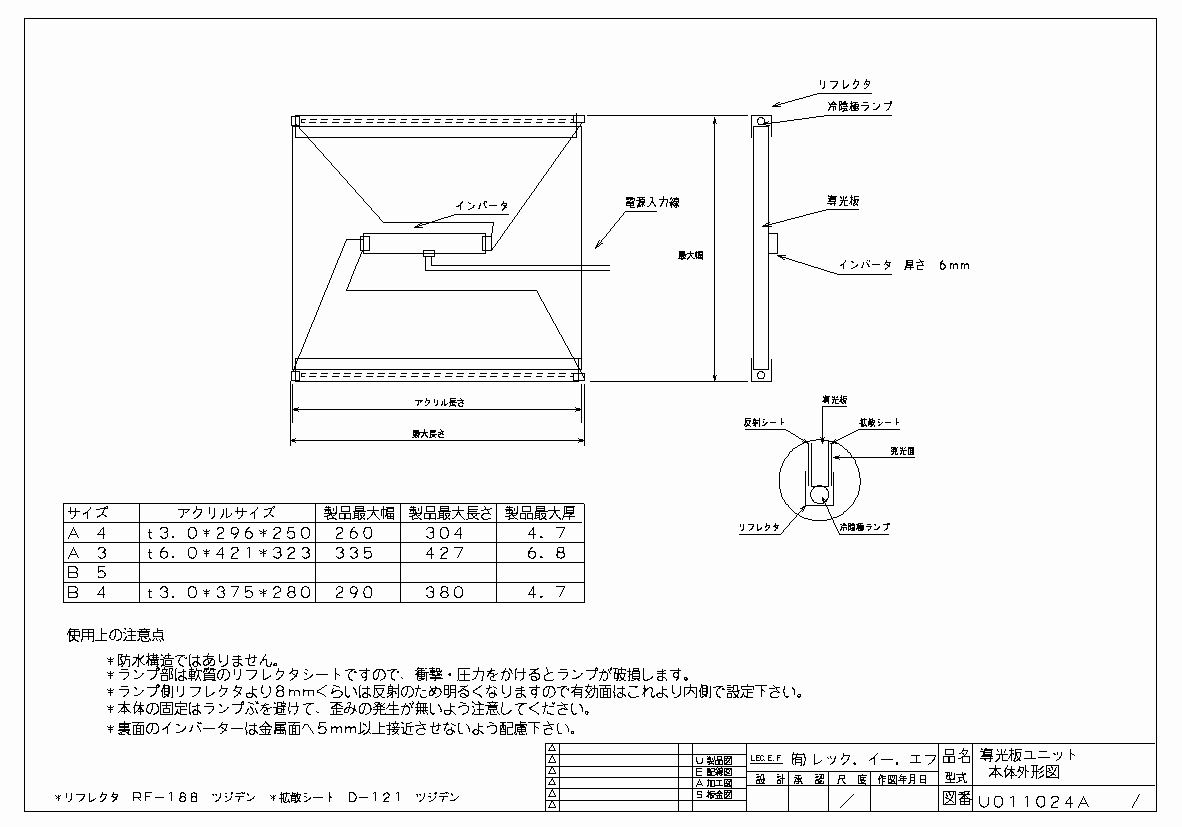

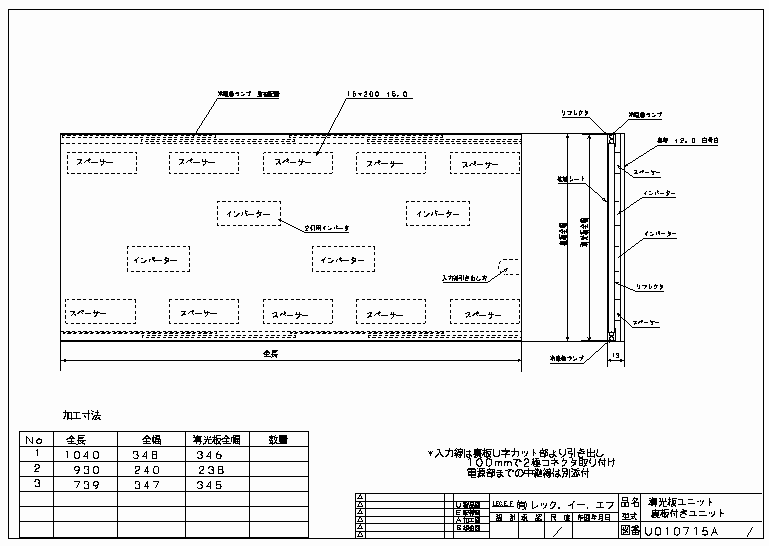

 導光板図面

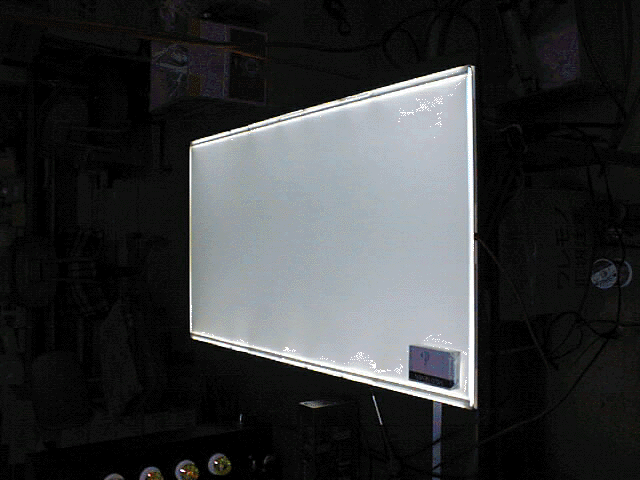

大型面光源は、全面発光を可能にする特殊リフレクターをランプ部に採用し、ランプと導光板の境界のムラを極力無くした照明用面光源です。

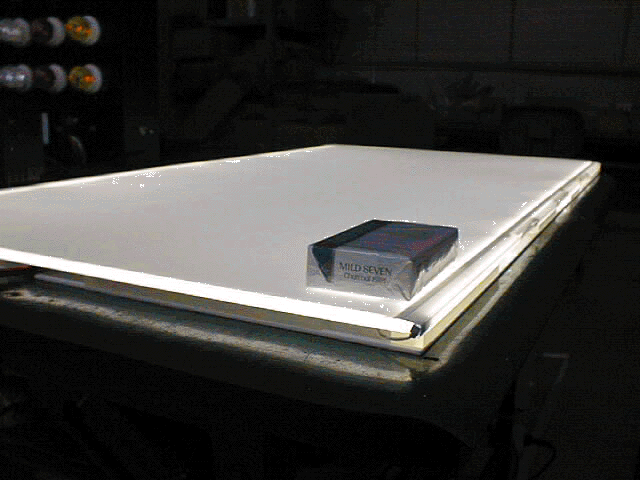

写真の商品は 厚さ15mm 幅500mm 長さ900mm の大型サイズ、長手方向で連結できる構造です。

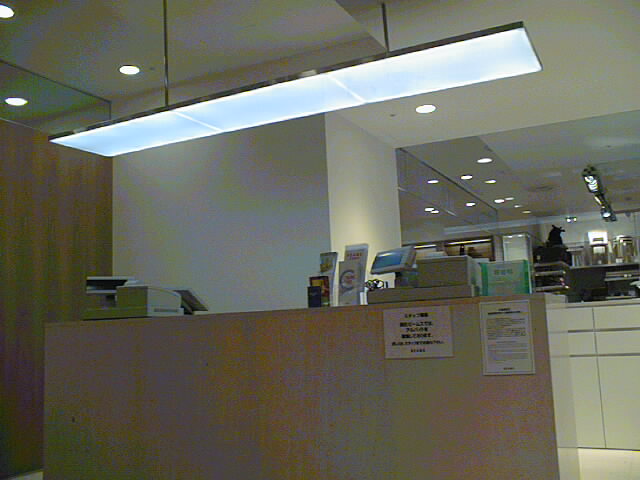

施工例は上記パネル3枚連結で厚さ30mmのつり下げ照明器具です。

表面照度は2000ルックス、超薄型照明器具や天井・壁面への直接ハメコミ設置も可能です。

 LED式導光板  doukouled1.gif (84232 バイト) 施工例 signaldo1.gif (119538 バイト) signaldo15.jpg (29848 バイト)

白色LEDを光源とした、導光板です。

チップ型LEDの採用で板厚5mmのまま端面処理してありますので、板のまま一体として取付が可能です。

光量は冷陰極ランプに対してだいぶ低下しますが、消費電力が極端に少なくて済むメリットがあり、ソーラーシステムでの使用には無くてはならないアイテムです。

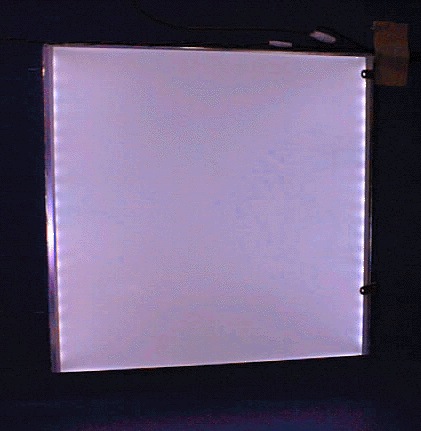

写真左の物は、400mm角の導光板にLED40灯を取り付けたもので、表面照度200ルックス消費電力は4Wです。

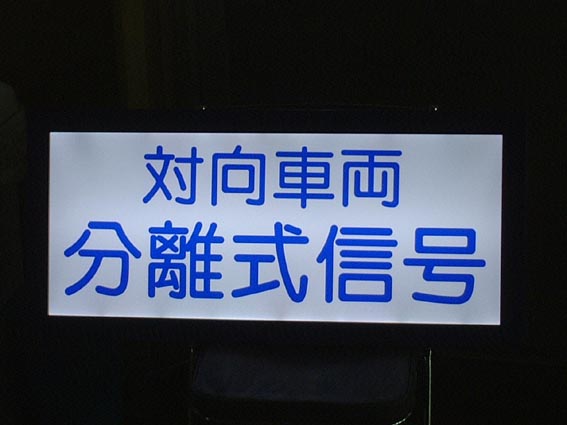

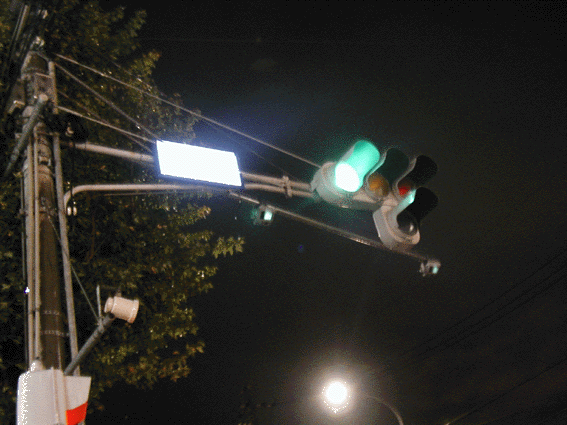

右の施工例は名古屋に取り付けられた、補助標識です。

LED式は灯数が調整出来ますので、ソーラーシステムの能力に合わせた光源の設計が可能です。導光板方式であれば、少ない灯数でも均整のとれた面発光が出来ます。

薄型棚照明

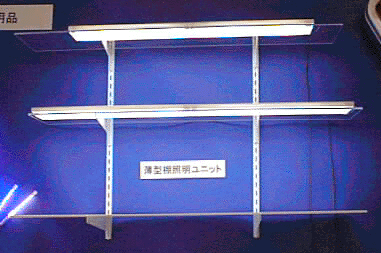

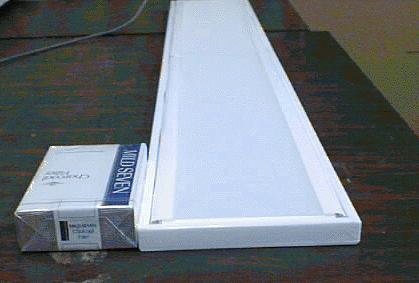

棚板に組み込んで照明とすることが出来ます。写真のものは、厚さ12mm 幅 90mm 長さ 700mm と 900mm のユニットで表面照度4000ルックスを確保しています。

導光板式ですので、発熱が少なく、紫外線の発生が非常に少ないので、商品の照明光源としては最適の物です。

薄型構造ですので、従来のような下方向だけでなく、上方向への照明も可能です。

スリムスター(アルミフレーム)

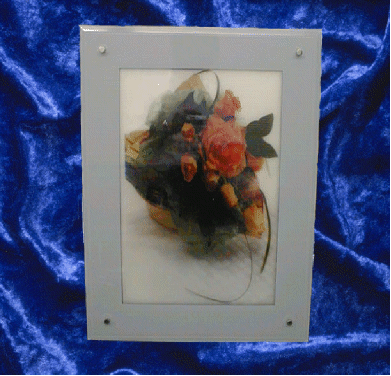

既製のアルミフレーム・額縁に直接装填できる面光源ユニットです。既存のフレームが内照式に早変わり!!

サインスター(プラフレーム)

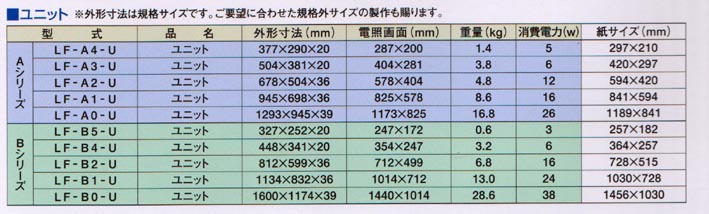

パネル寸法図

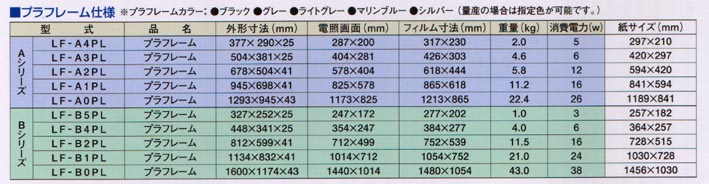

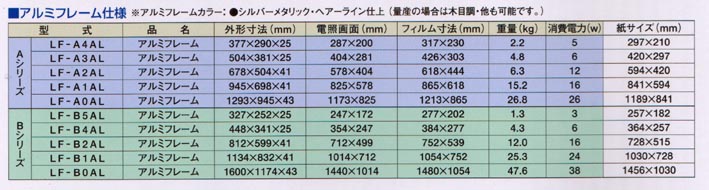

スリムスター ltpanelsize3.jpg (45292 バイト) ライティングユニット ltpanelsize4.jpg (48349 バイト)

オールプラスチック製の斬新なデザインと機能性に優れた、ポスターフレームです。

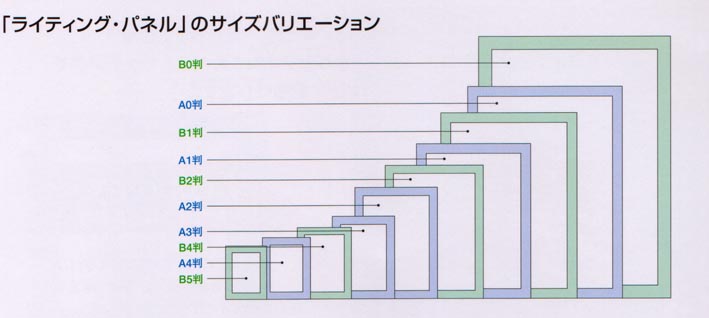

B5A4からB1A0までのフルサイズでラインナップ。大型タイプは独自の連結方式で薄型軽量のPAT!!

マスクパネルのカラーは自由自在です。

レイフラッシャー


超小型の点滅ユニットです。

サインスター・スリムスターに簡単に取り付けできます。

点滅によってアイキャッチ効果がアップします。

点滅速度が調整できますので、雰囲気に合わせて使用できます。

冷陰極ランプを使用した内照パネル用の点滅器です。

DC12V電源タイプで、ジャック・プラグは外径5mm内径2.1mmの一般タイプで設計しました。

定格容量はDC12V 3A で、速度調整ボリューム付きです。



ビューパネル

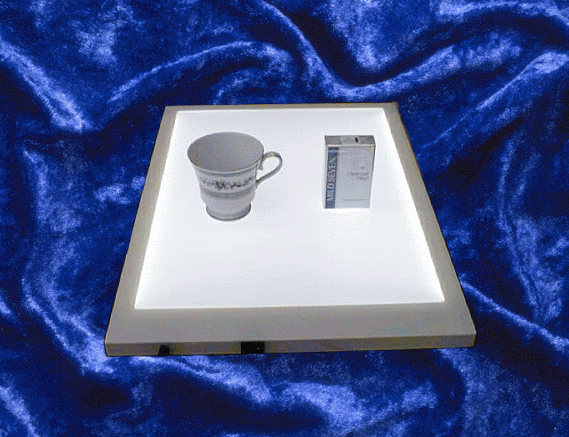

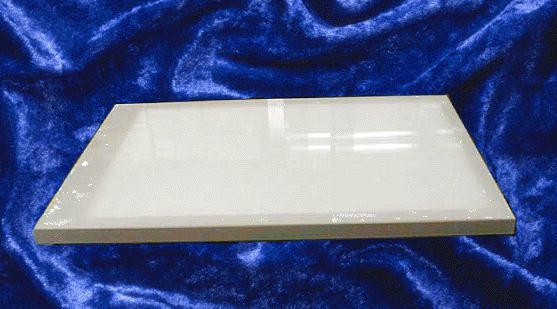

厚さ15mmの光る陳列台です。テーブル等に置くだけで高級感溢れるディスプレーが演出出来ます。

また、発熱量・紫外線がすくないので、ケーキ・和菓子などの冷蔵ショーケース内でも使用出来ます。
