LEDモジュールのページ

 LED関連

発光ダイオード(LED)は、その性能の進歩に目を見張るものがあります。まさに日進月歩です。

最近ではハイパワータイプがそろい、照明はもとよりサイン・ディスプレーなどあらゆる光の世界で
重要なアイテムのひとつとなっています。

また、このLEDの大きな特徴として、長寿命と低消費電力があげられます。

電池で駆動はもちろん、ソーラーシステムでは最も有効な光源です。

当社ではこの特徴を生かした各種のLED応用機器の設計・製作をいたします。


LED電球・・・ AC100V 従来のサイン球 の代換えに使用できます。

          LEDですので長寿命・省電力、交換メンテナンスが大幅に削減できます。

          価格はサイン球より高価となりますが、メンテナンス/ランニングココストで

          十分消却できます。


LEDサイン球カタログダウンロード>>  LEDサイン球カタログ.pdf

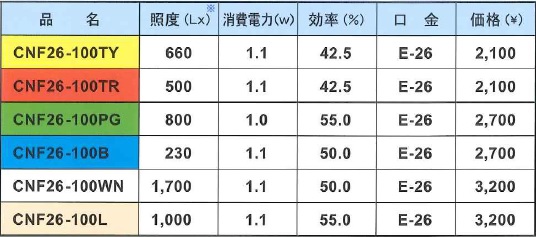

CNF タイプ  正面重視の高輝度タイプ。

図面はクリックすると大きくなります。


CMB タイプ 従来のG50丸型の代替え用です。横からもある程度視認できます。

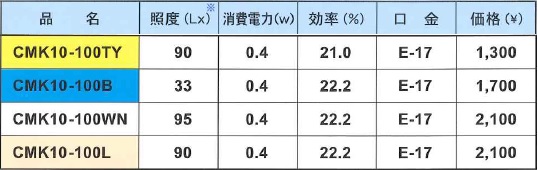

CMK タイプ 従来の寸丸球の代替えようです。最も汎用なタイプです。

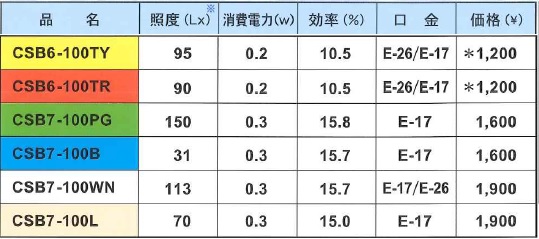

CSB タイプ CMKの低コストバージョンです。若干輝度は下がります。

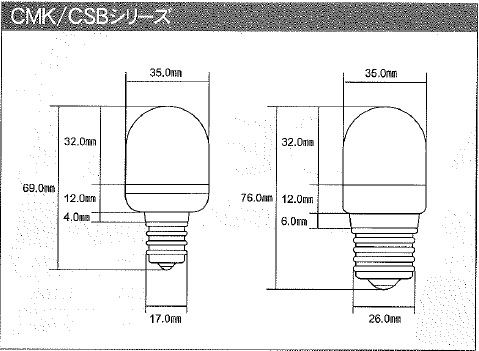

形状・寸法図 CMK/CSBシリーズ   形状・寸法図 CMB/CNFシリーズ





LEDモジュール・・・内照サイン、間接照明、チャンネルサイン、ライトアップ。
             用途に合わせて選べます。


アートレッドの新型 LEDモジュール。

LEDモジュールカタログダウンロード>>  LEDモジュールカタログ.pdf

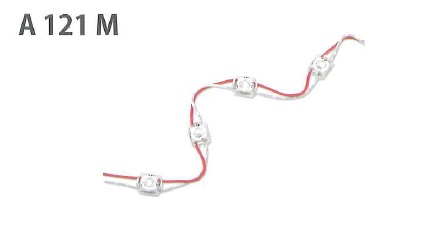

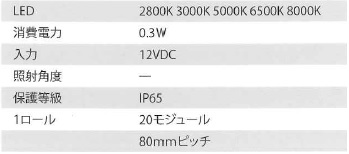

A121M・・・・・チャンネルサイン・間接照明・ディスプレー用
         1灯ずつの連結で配置自由自在

         色温度は、2400K-8000Kの五段階有ります。

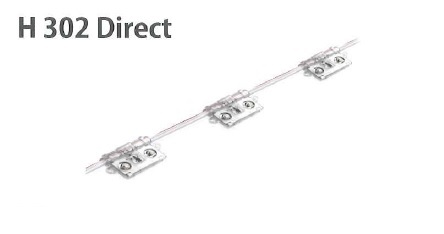

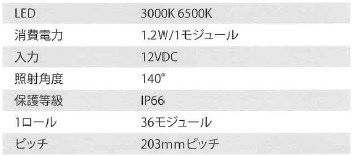

H302Direct・・・標準的なバックライト用LEDモジュールです。
           1ブロック 1.2W 200mmピッチで1巻き36モジュールです。

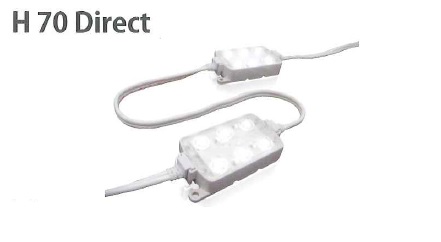

H70Direct・・・高輝度バックライト用LEDモジュールです。1ブロック 4.8W
          400mmピッチ、大型看板・FFシートに適しています。

          モジュールタイプですので、異形、湾曲などの内照に重宝です。

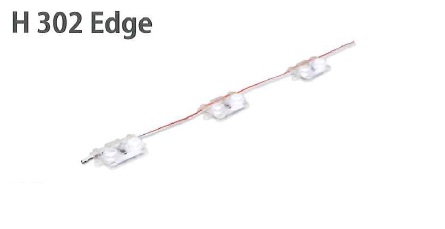

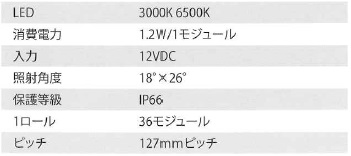

H302Edge・・・標準タイプのモジュールでエッヂ取付用の配光、18°X26°の狭角です。
          小型内照サイン、チャンネルサインに最適です。

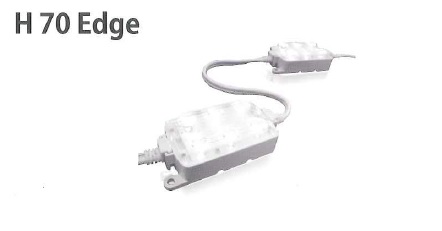

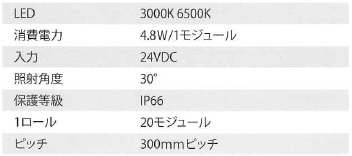

H70Edge・・・・高輝度タイプのモジュールでエッヂ取付用の配光、30°の狭角です。
          内照サインで直管タイプの寸法が合わない物や

          厚さがすくないものに有効です。

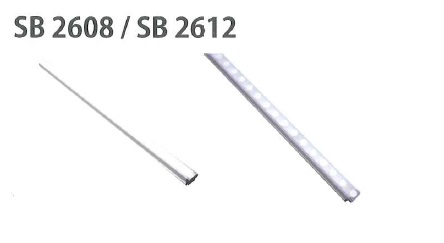

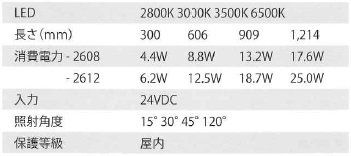

SB2608/SB2612・・屋内用の間接照明・ライトアップ用ライン光源です。
                色温度と配光角度が豊富です。

SB2608 SB2612.jpg (2854 バイト)  仕様  SB2608 SB2612_SPEC.jpg (69107 バイト)

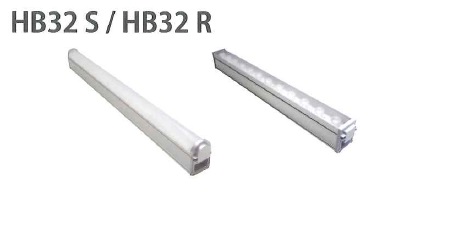

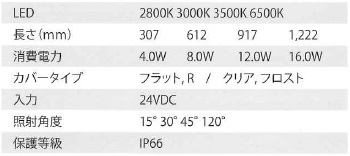

HB32S/HB32R・・屋外用の間接照明・ライトアップ用ライン光源です。
              色温度と配光角度が豊富です。建物の外装のライトアップ用です。

HB32S HB32R.jpg (2854 バイト)  仕様  HB32S HB32R_SPEC.jpg (69107 バイト)

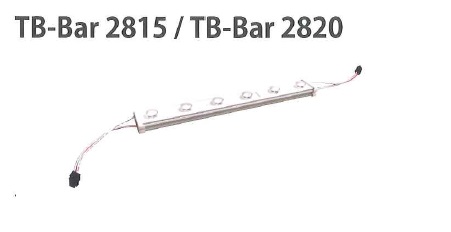

TB-Bar2815/TB-Bar2820・・標準的なバータイプのエッヂライトです。
                        長さが豊富ですので、選定がらくです。

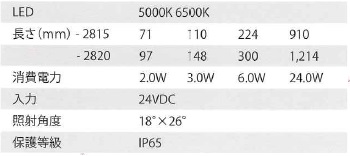

TB-Bar2815 TB-Bar2820.jpg (2854 バイト)  仕様  TB-Bar2815 TB-Bar2820_SPEC.jpg (69107 バイト)

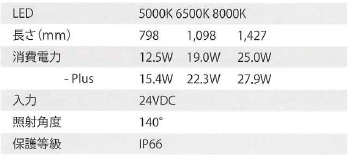

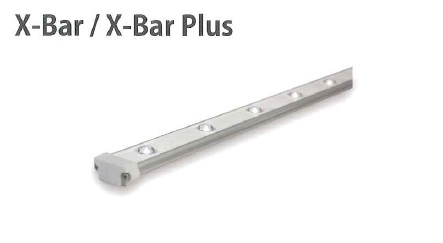

X-Bar/TB-BarPlus・・内照サイン用光源です。従来の蛍光灯の代替えなど、
                  バックライト光源となります。IP66防水です。

X-Bar X-Bar Plus.jpg (2854 バイト)  仕様  X-Bar X-Bar Plus_SPEC.jpg (69107 バイト)



ご希望の灯数・サイズ・点滅付きなどご要望に応じて設計・製作致します。
小型・低価格、電池駆動もOKです。アイキャツチャーとして活躍します。



LED使用製品


7セグメントLEDカウント表示器.pdf    LED点滅器.pdf

クリックするとファイルが開きます。
