蛍光灯ホルダー

    ★★★電飾看板用蛍光灯ホルダー★★★

電飾看板向けに設計された蛍光灯ホルダーです。

安定器はすべて防水型を採用するとともに、二重折りサッシを使用した安全設計です。

タイプは従来の S・L・F(板付)・C(円管)のほか、サッシレスGCB 新型 Z型 など豊富なバリエーションがあります。

オプション設定で速結端子台・コネクタ付・防水ソケットなどの仕様も制作いたします。

タイプ・・・・・FUL・FUS・FUF・FUZ・FBC・GCB・・・

ワット・・・・・適合蛍光ランプワット数 (器具の消費電力Wは定格表に記載)

電源・・・・・ A 100V 50Hz  B 100V 60Hz  C 200V50Hz  D 200V 60Hz

方式・・・・・ G グロー方式     R ラピッド式

力率・・・・・ L 低力         H 高力

オプション・設定追番 ーTD 速結端子台付 ーCN コネクタ付  標準品は追番無し

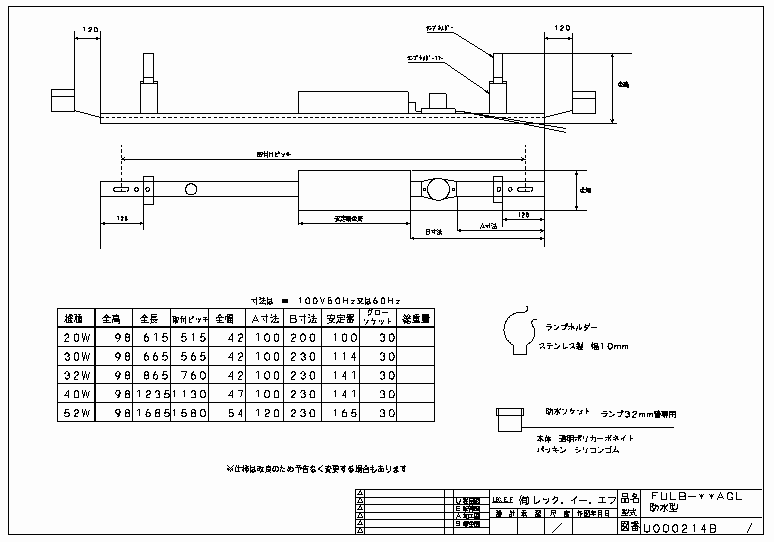

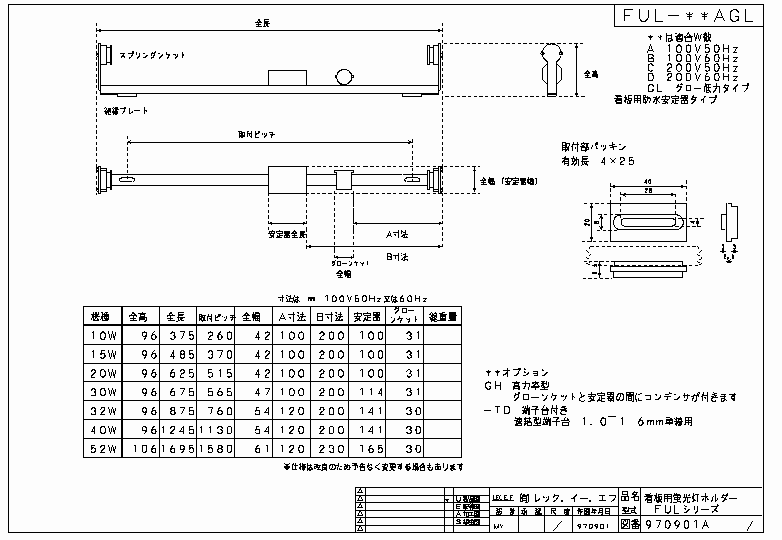

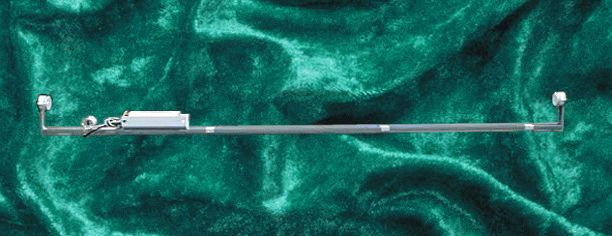

FULシリーズ・・・ fula1.gif (100908 バイト) 図面 fulzum.gif (14715 バイト)    防水型 FULB  図面

ランプと安定器が同じ側にあり、ランプ位置は高くなりますが、フラットな面に直接取り付け出来る最もポピュラーなシリーズです。

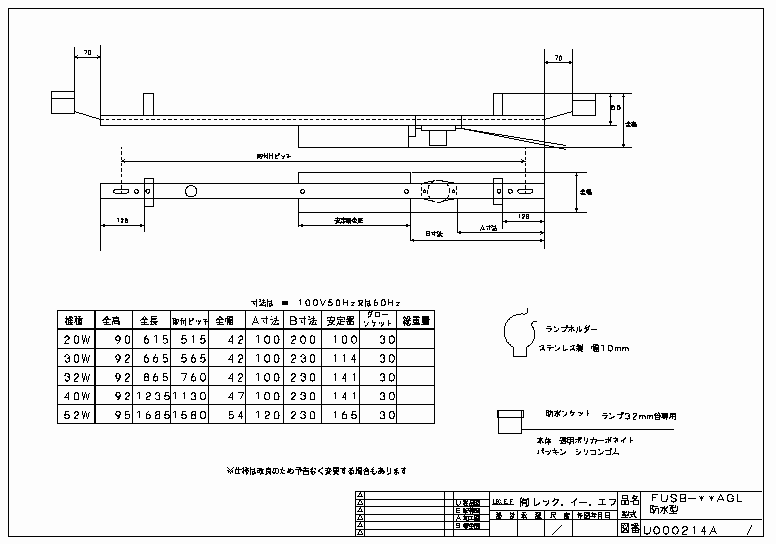

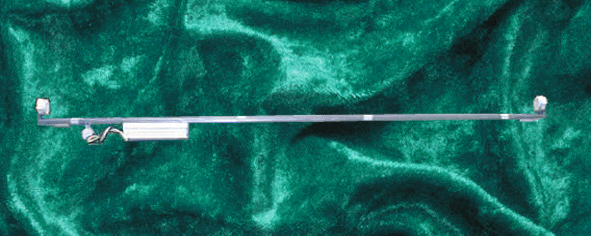

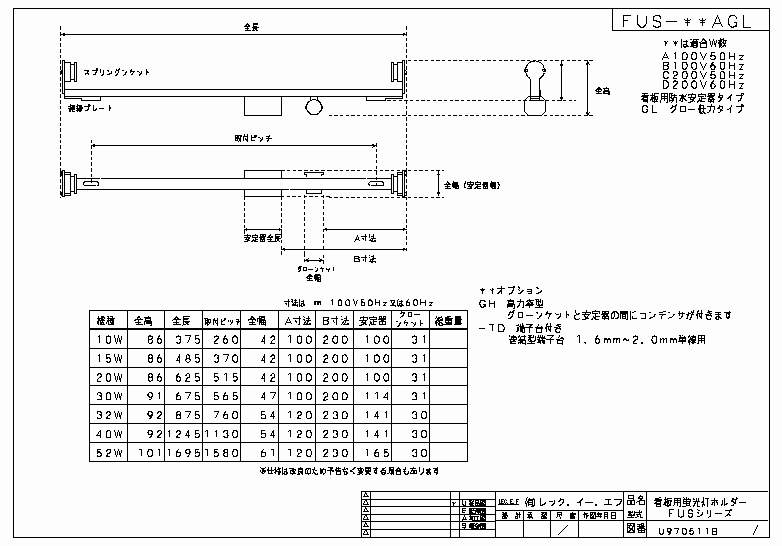

FUSシリーズ・・・ fusa1.gif (102428 バイト) 図面 fuszum.gif (13870 バイト)    防水型 FUSB  図面

ランプと安定器が逆側にあり、取付ステーを考慮する必要がありますが、オーソドックスな量産向けのシリーズです。

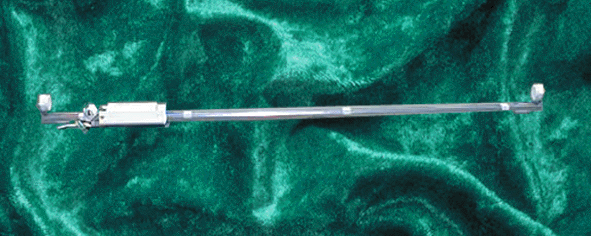

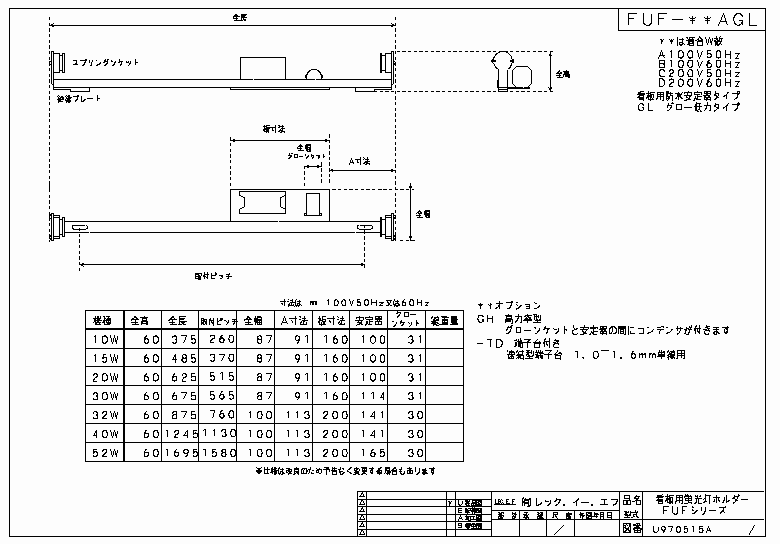

FUFシリーズ・・・ fufa1.gif (97880 バイト) 図面 fufzum.gif (13664 バイト)

安定器を板でランプ横に配置してあります、ランプ位置が低い状態でフラットに直接取付出来るシリーズです。

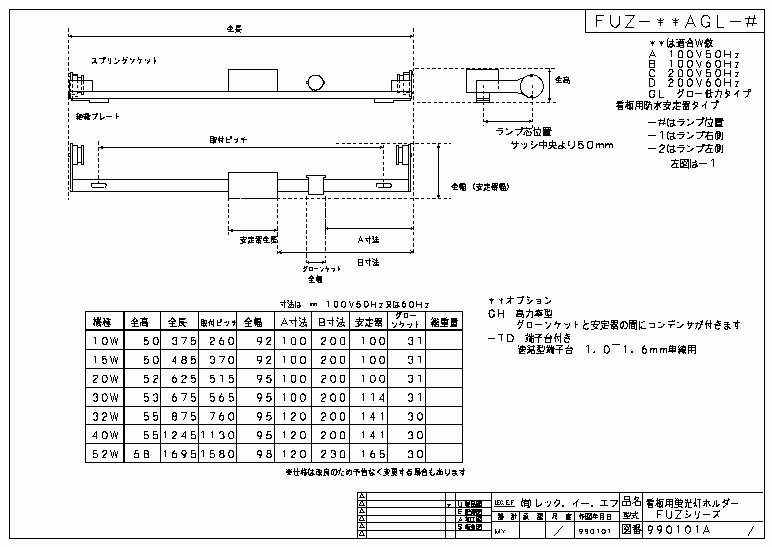

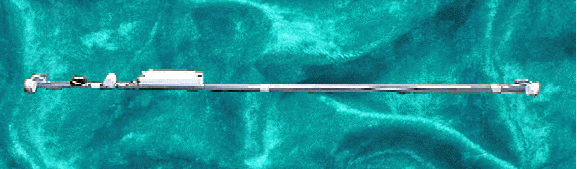

FUZシリーズ・・・ fuza1.gif (58001 バイト) 図面 fuzzum.gif (14543 バイト)

ソケットの首を90度曲げてランプを横に配置してあります。板付同様に使え、安定器が芯にあるので安定しています。両面看板では影がでにくく重宝なシリーズです。

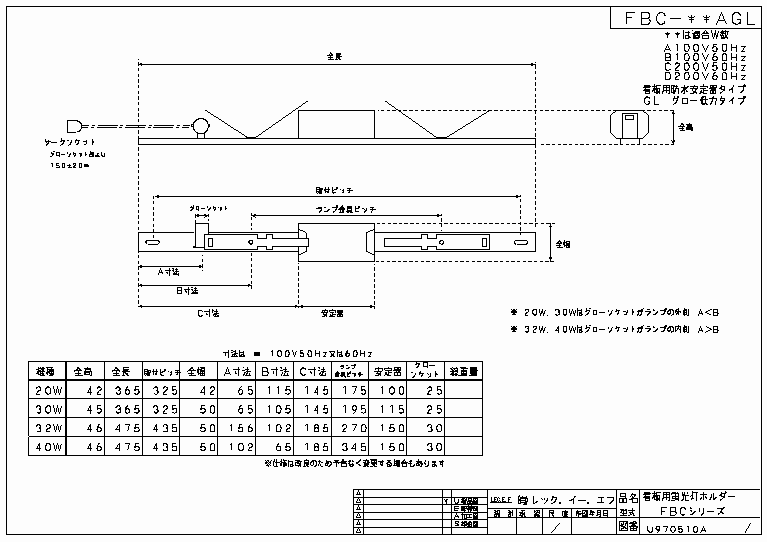

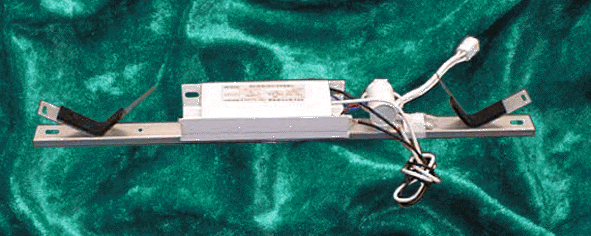

FBCシリーズ・・・ fbca1.gif (138660 バイト) 図面

円形ランプ専用のホルダーです。ランプは2点固定ですが、バンド式でしっかりと固定します。

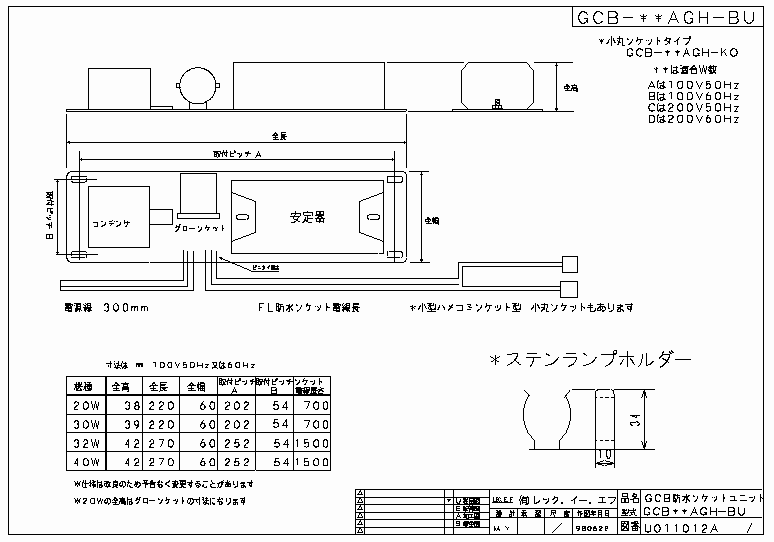

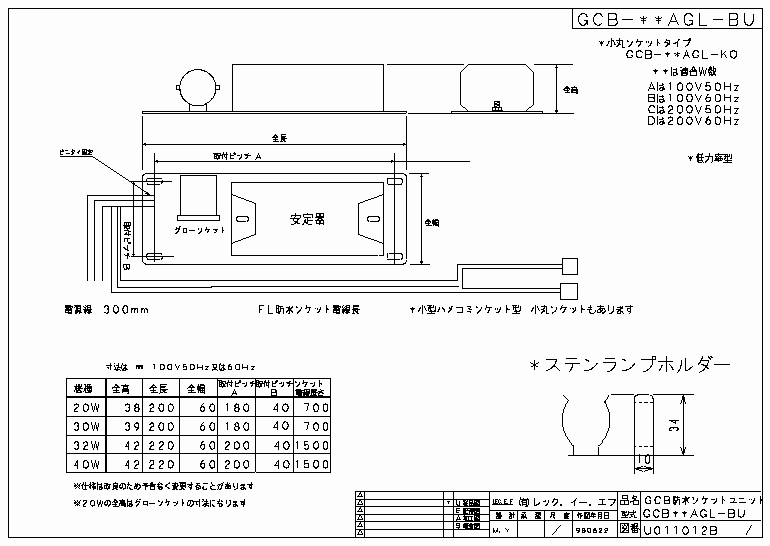

GCBシリーズ・・・ gcbsa1.gif (108694 バイト) 図面 低力   高力

8W以下の小型ランプ用器具は、什器・AM照明ユニットのページに掲載してあります。

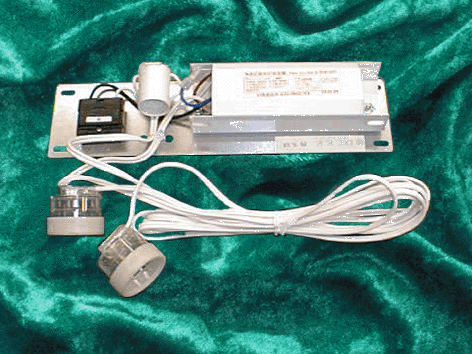

安定器別置き型のホルダーです。ソケットは写真の防水型の他、はめ込み式の物もあります。


速結型ーTD・・・  tdzup.gif (129727 バイト)

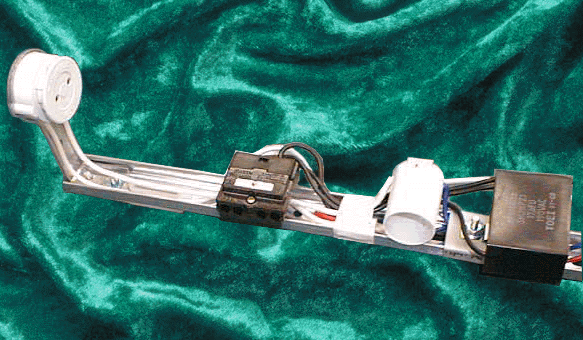

端子台付、IV・Fケーブルでワンタッチ結線が出来ます。1ラインに2本接続できますので順送り配線も簡単に処理出来ます。

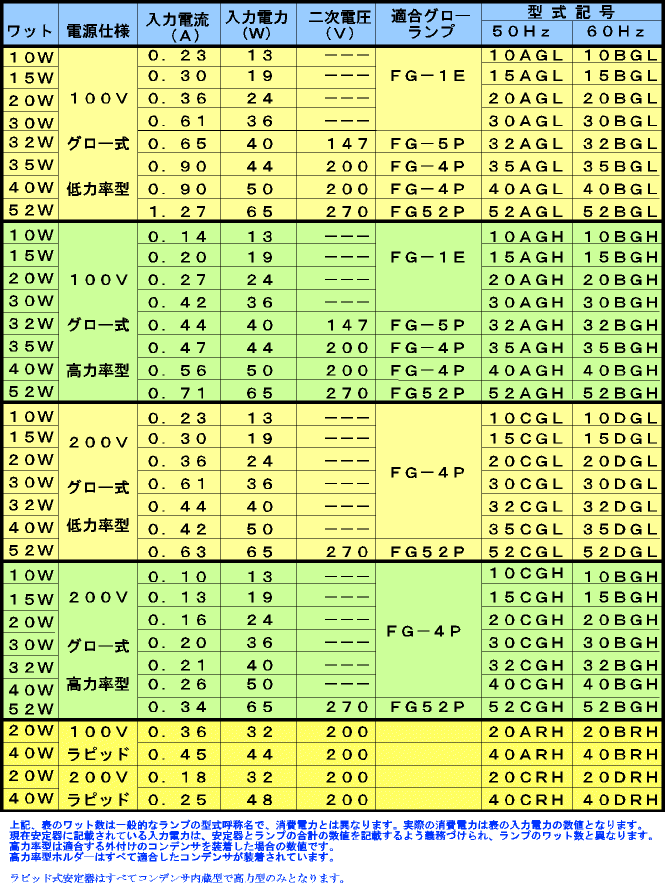

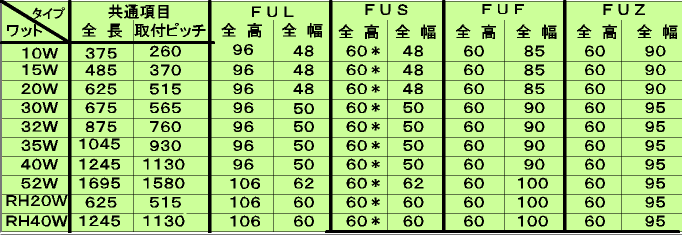

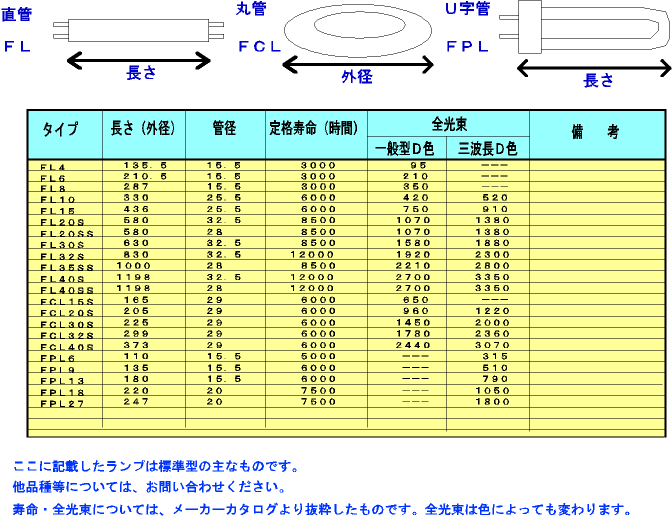

定格・仕様・・・ 寸法表fulsize.gif (17271 バイト) 電気定格fuldenki.gif (55729 バイト) ランプ定格lampteikaku.gif (23624 バイト)
